So geht Kragarmregal. Entdecken Sie unser hochwertiges Kragarmsregalsystem - robust, flexibel, zukunftssicher!

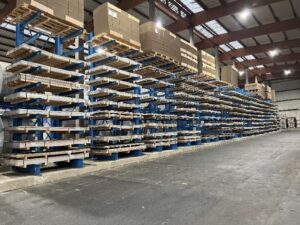

Kragarmregale bieten durchgehende Lagerflächen in jeder Länge ohne Unterbrechung durch Regalrahmen
Kragarmregale eignen sich ideal für die Lagerung von Langgut – wie Holz und Stahlprofile.
Gabelstapler haben stets einen ungehinderten, direkten Zugriff zum Lagergut.
Alternativ verbinden Armbrücken, Gitterroste oder Spannplatten die Arme zu einer durchgehenden Lagerfläche. Dies ermöglicht die Lagerung auch kleinerer und loser Lagergüter.
Die Ingenieure von Grosse Lagertechnik werden immer eine Lösung finden, auch extreme Lastvorgaben und Sonderwünsche zu erfüllen.
Unser Wissen über Lagerprobleme vieler Branchen setzen wir gerne für ihre Aufgabenstellung ein.
Stabilität, Sicherheit und Zuverlässigkeit haben stets höchste Priorität.
Grosse fertigt Kragarmregale
- aus warmgewalzten Stahlprofilen. Diese besonders robusten Profile geben den Konstrukteuren von Grosse viele Freiheitsgrade im Rahmen der geltenden Normen.
- mit Kragarmen zum
- Anschrauben
- Einhängen
- mit Dächern jeglicher Form.
- mit Rück- und Seitenwänden und Vorhang/Rollo gegen Schlagregen von vorne und damit vollständig eingehaust oder als
- Regalhallen.
- in pulverbeschichteter oder feuerverzinkter Ausführung.
und dies alles – Made in Germany – aus Thüringen.
Die jeweilige Lieferung enthält alle erforderlichen Verbindungsmittel, Futterbleche und Dübel.
Auf Wunsch liefert Grosse Lagertechnik die Statik für das Regal , das Fundament und den Schalungsplan sowie unabhängig von der Statik die Maße der Fundamentplatte.

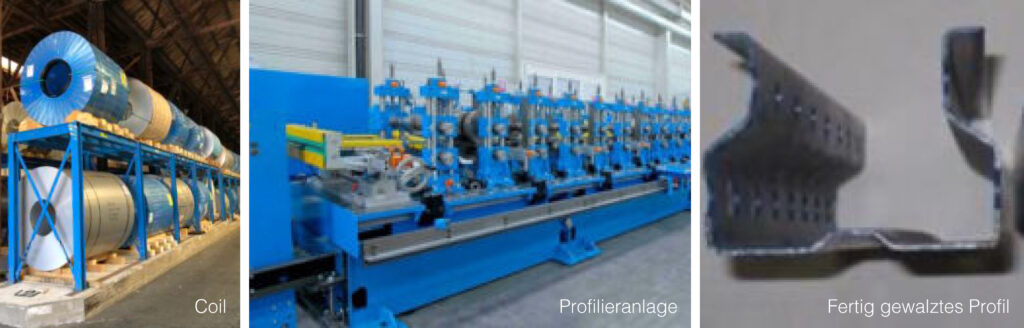

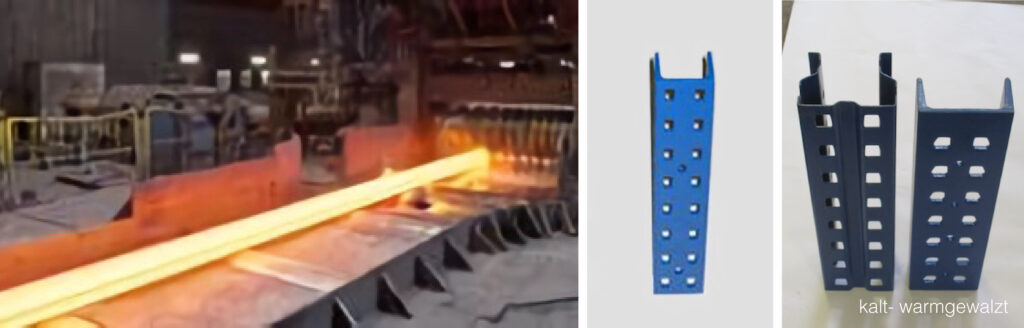

Kaltgewalzte Profile:
Die zu Coil aufgewickelten Bleche (in der Regel mit einem Gewicht von 25 t und einer Breite von 2 m) werden in passende Breiten „gespalten“. Dann werden diese Bleche gelocht und zum Stützenprofil geformt („profiliert“).
Kaltgewalzte Profile für Palettenregale werden in der Regel aus 1 bis 2,5 mm dicken Blechen geformt. Beim Profilieren erhalten die Stützen Sicken und Kanten. Hierdurch werden relativ hohe Steifigkeiten bei geringem Materialeinsatz erreicht. Das Gewicht der Stütze beträgt dann circa 3 bis 6 kg/m.
Warmgewalzte Profile:
Der glühende Stahl wird in die gewünschte Form – etwa in die eines Doppel-T- oder U-Profils – gewalzt. Grosse Lagertechnik locht dann diese Profile.
Warmgewalzte Profile wiegen 6,5 kg/m (U 80), 10,6 kg/m (U 100), 13,6 kg/m (U 120).
Die Steifigkeit der kaltgewalzten Stütze wird durch deren Kanten und Sicken erreicht. Faltet man z.B.
Papier, so trägt es erstaunlich hohe Lasten. Knickt man jedoch eine Kante, geht die Steifigkeit bzw. die
Belastbarkeit verloren. Das Profil muss ausgetauscht werden. Das kaltgewalzte Profil ist damit sehr
anfällig für Stöße.
Bei warmgewalzten Profilen (Regalstützen und Balken) sind der hohe Materialeinsatz und das damit
verbundene Trägheitsmoment der Grund für die wesentlich höhere Steifigkeit und Belastbarkeit der
Profile.
Die Folgen einer beschädigten Stütze sind:
- Die Regalanlage muss gesperrt werden. Es besteht die Gefahr, dass die oft tonnenschweren
Waren aus großer Höhe herabstürzen. - Beim Stützenaustausch müssen zuerst die an die beschädigte Stütze angrenzenden Felder
bzw. Fächer ausgeräumt werden; dann müssen die Traversen und zuletzt der beschädigte
Rahmen ausgebaut werden. - Nach Austausch der Stütze ist wieder alles zurückzubauen und die Ware einzuräumen.
Dies kostet viel Zeit, stört den Betriebsablauf und die ausgeräumte Ware versperrt die Gassen
zwischen den Regalen. Warmgewalzte Stützenprofile werden im Gegensatz zu kaltgewalzten
Stützenprofilen höchst selten derart beschädigt, dass diese ausgetauscht werden müssen.
Regalständer
Die ausschließliche Verwendung warmgewalzter Stahlprofile mit deren Eigenschaften „Widerstandsfähigkeit“ und „Nachhaltigkeit“ ermöglicht die Einlagerung von Lagergütern mit allen sinnvollen Lasten und Maßen.
In einem standardmäßigen Höhenabstand der Lochung von 100 Millimeter können die Kragarme beliebig angeschraubt oder eingehängt werden. Bei den anschraubbaren Kragarmen ist auch eine Höhenraster von 50 Millimetern möglich.

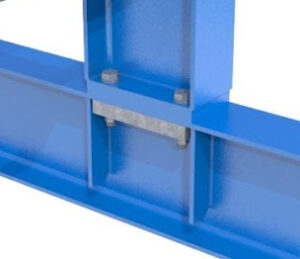

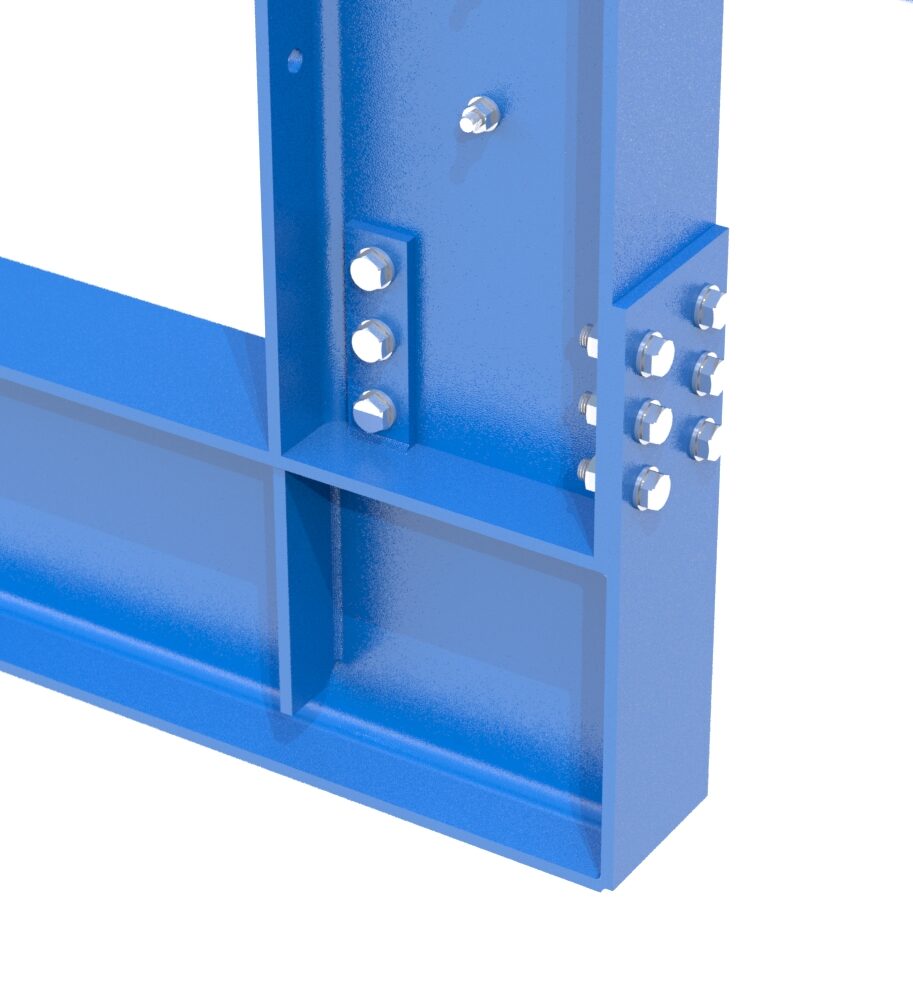

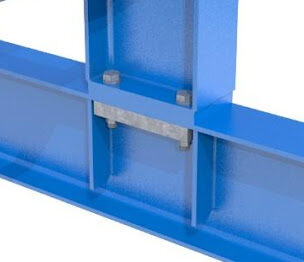

Eine bündige Verbindung der Regalständer mit dem Fußprofil wie auch der Kragarme mit dem Ständer schließt eine Beschädigung des Lagergutes doch bevorstehende Schrauben oder Kopfplatten aus. Ware und Regal werden geschont.

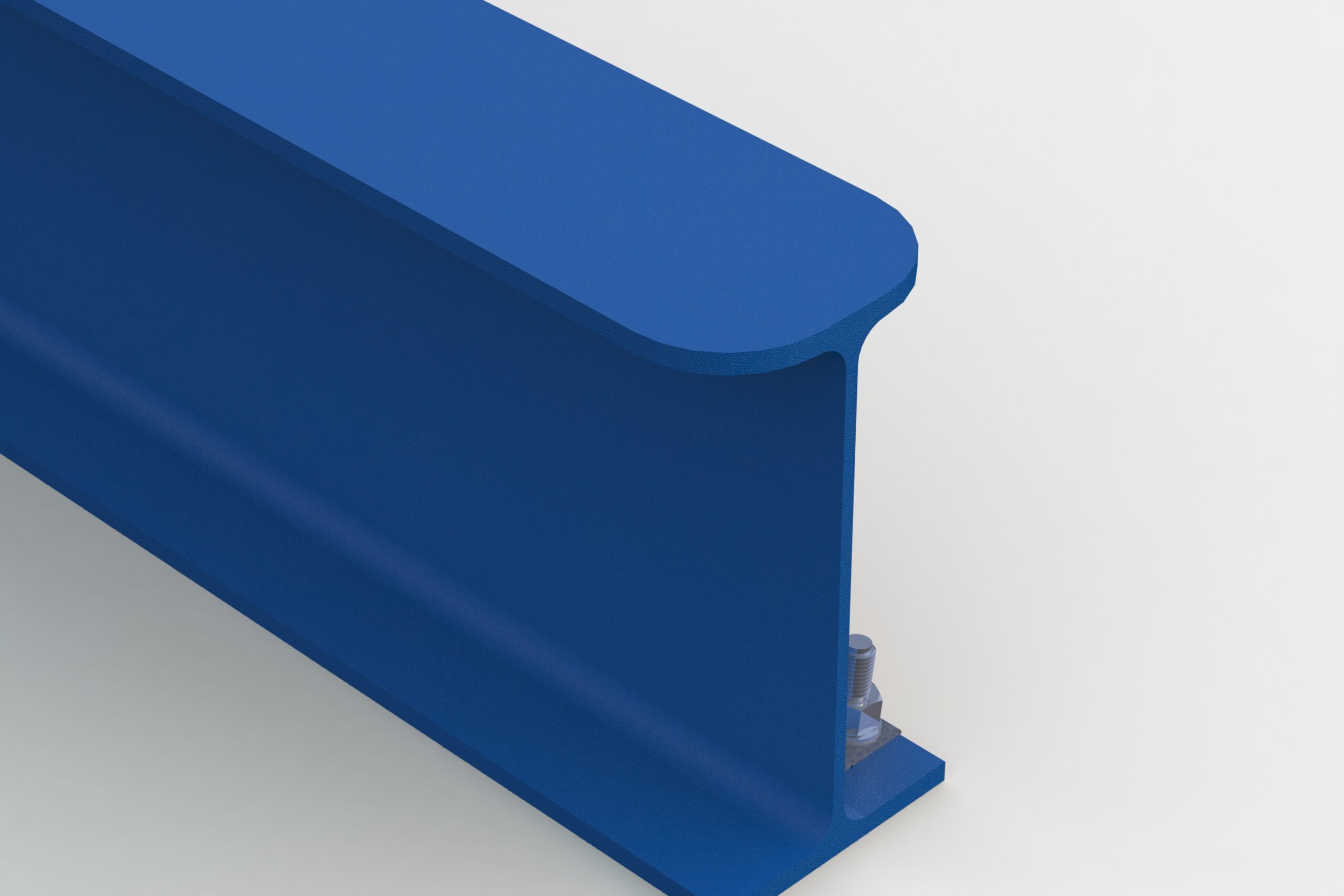

Ein Reifenschutz der Ständerfüße ist Standard.
Der Abstand der Regalständer wird individuell auf das Lagergut abgestimmt. Eine spätere Erweiterung des Regals ist dank seiner Modulbauweise jederzeit möglich.

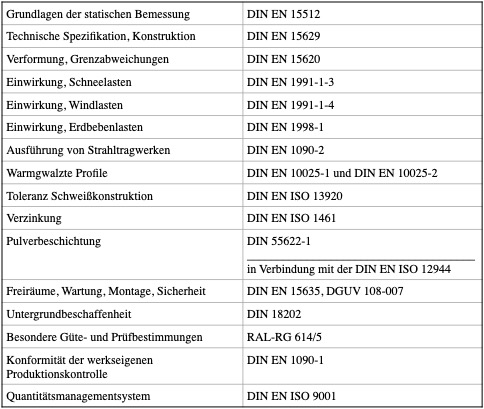

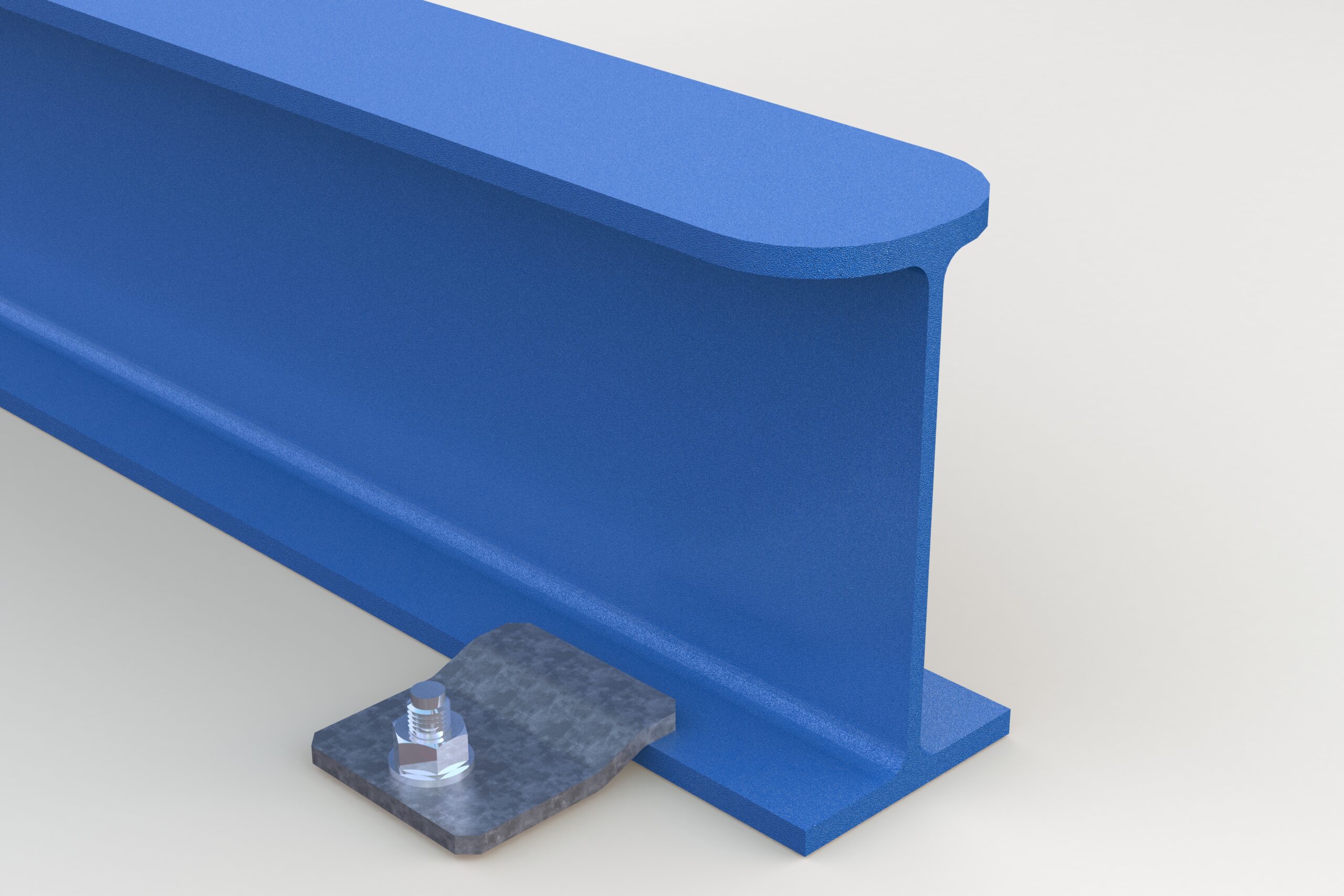

Entsprechend den geltenden Normen erfolgt die Verankerung der Regale im Innenbereich durch verzinkte Anker, im Außenbereich durch Anker in Edelstahlausführung. Die Futterbleche zum Ausgleich von Höhenunterschieden bestehen normgemäß aus verzinktem Blech.
Kragarme
Die Kragarme haben standardmäßig Armabweiser. Deren vorhandenes Lochbild ermöglicht jederzeit den Einsatz von Abrollsicherungen und die einfache Befestigung von Gitterrosten und Fachböden (s. Zubehör).

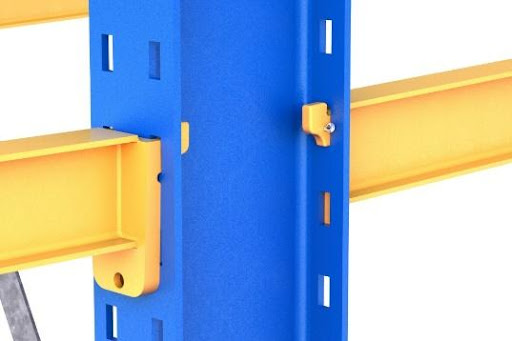

Kragarme zum Einhängen
Der einhängbare Kragarm lagert locker in den Öffnungen des Kragarmständers. Stößt der Stapler mit dem Lagergut versehentlich an den Kragarm, schwingt dieser nach oben und seitwärts. Danach kehrt er in seine Ausgangsstellung zurück. Auch dies schützt die Ware und das Regal vor Beschädigungen.
Die Kragarme zum Einhängen sind in einem Raster von 100 mm höhenverstellbar.
Grosse Lagertechnik bietet zwei Befestigungen für die Kragarme an:
Einhängesystem “G”
Das Standard-Kragarmsystem „G“ kann von einer Person allein in jeder Lagerhöhe ein- und umgehängt werden. Nach dem Einhängen ruht es in der Ständeröffnung ohne jeden weiteren Handgriff. Allein aus Sicherheitsgründen ist noch ein Sicherheitssplint in eine dafür vorgesehene Öffnung einzustecken.
Einhängesystem “H”
Das System „H“ mit den Hinterlegplatten kann ab einer Lagerhöhe ab ca. 1,6 Metern in der Regel nur von zwei Personen ein- und umhängt werden. Der Kragarm hat so lange keinen Halt im Ständer, bis er mittels der Hinterlegplatten Halt bekommt. Dieses System ist mit jenem eines Wettbewerbers kompatibel.

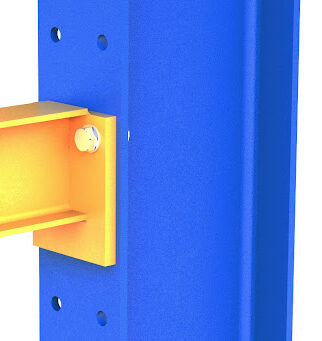

Kragarme zum Anschrauben
Die Verschraubung der Kragarme liegt unterhalb der Lagerebene. Dies schließt eine Beschädigung des Lagergutes durch hervorstehende Schrauben aus.
Die Ausbildung des Kragarms ist ansonsten identisch mit jener zum Einhängen.
Standardmäßig sind die anschraubbaren Kragarme im Höhenraster von 100mm verstellbar. Auf Wunsch kann auch ein Höhenraster von 50 mm angeboten werden.

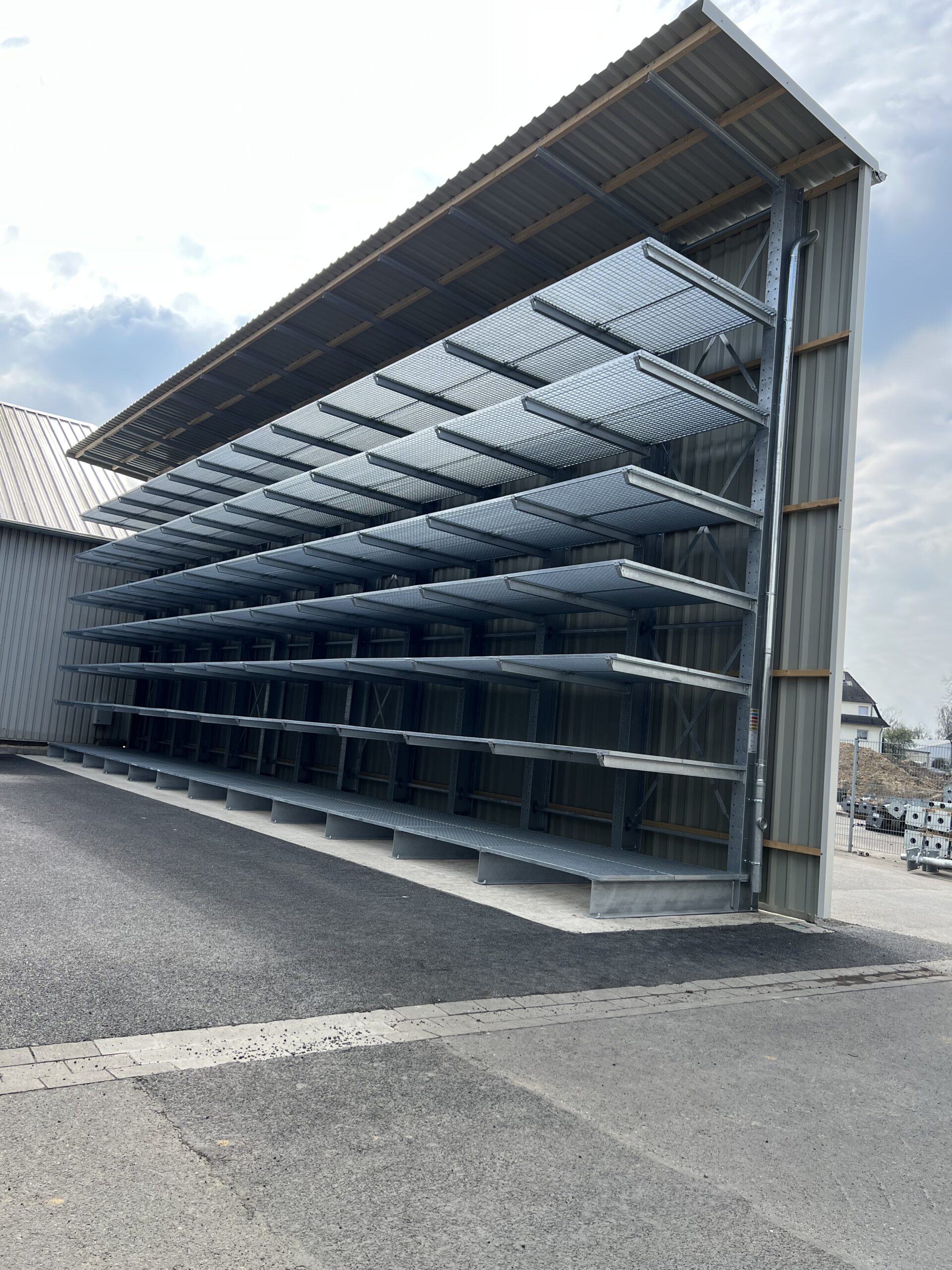

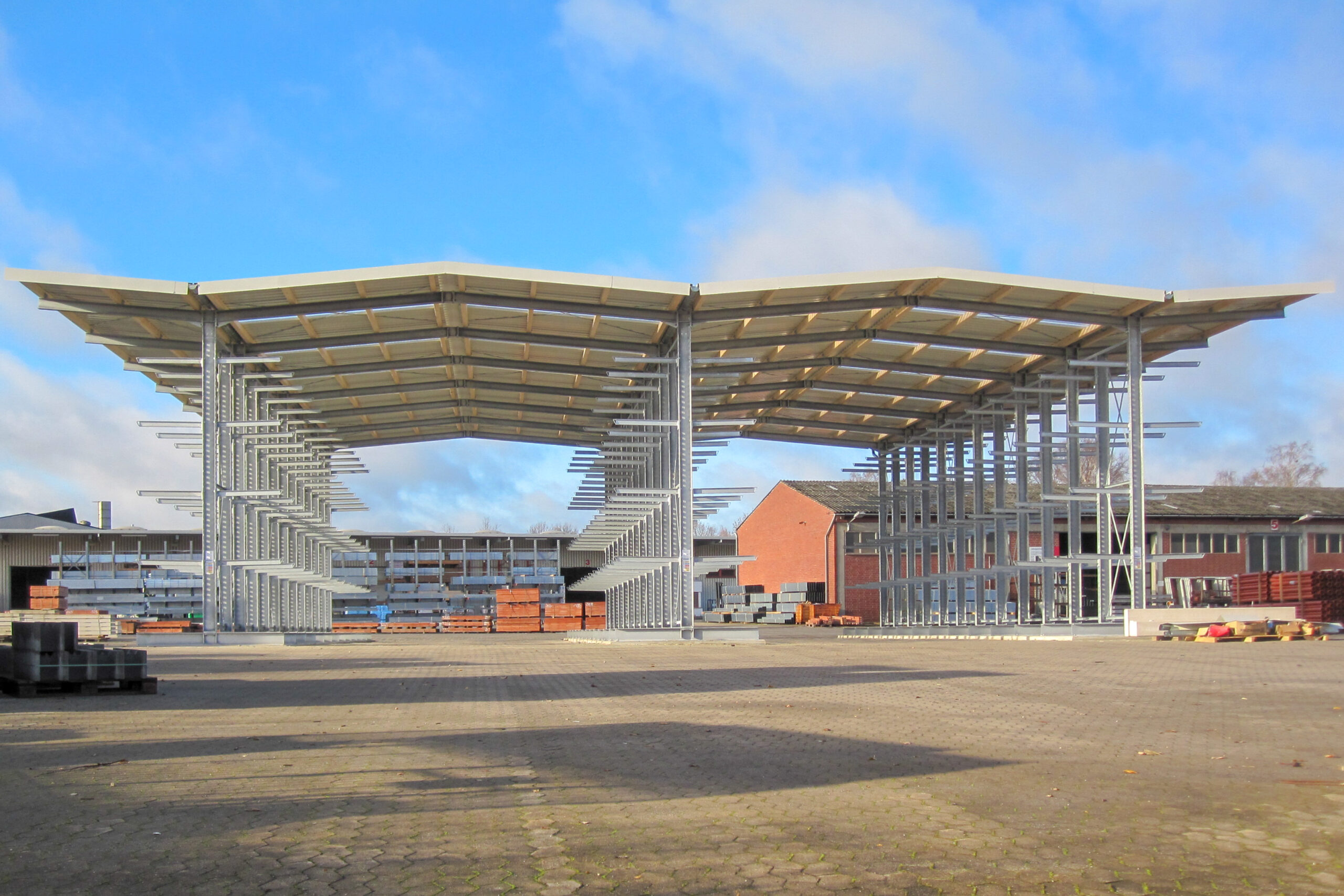

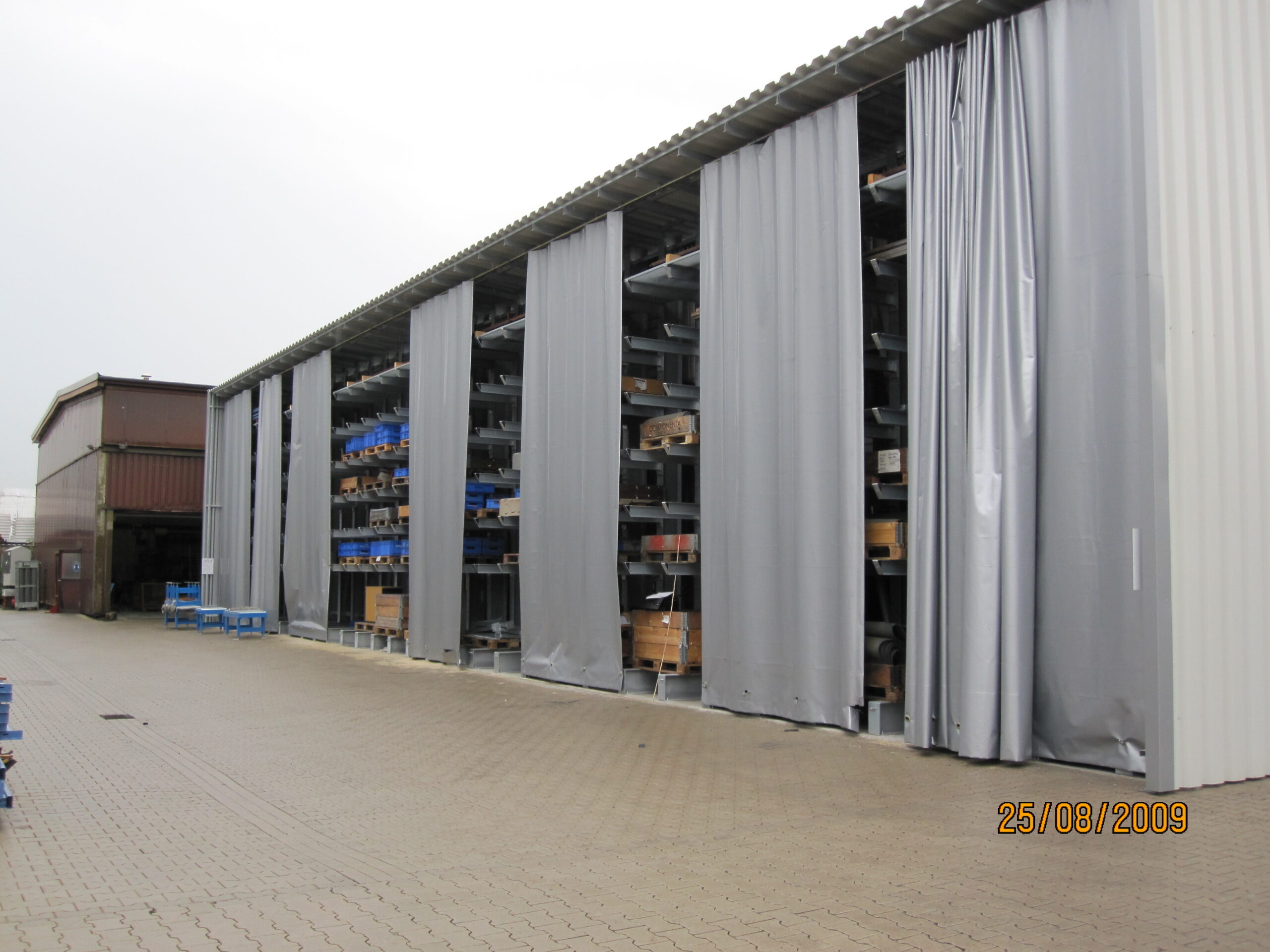

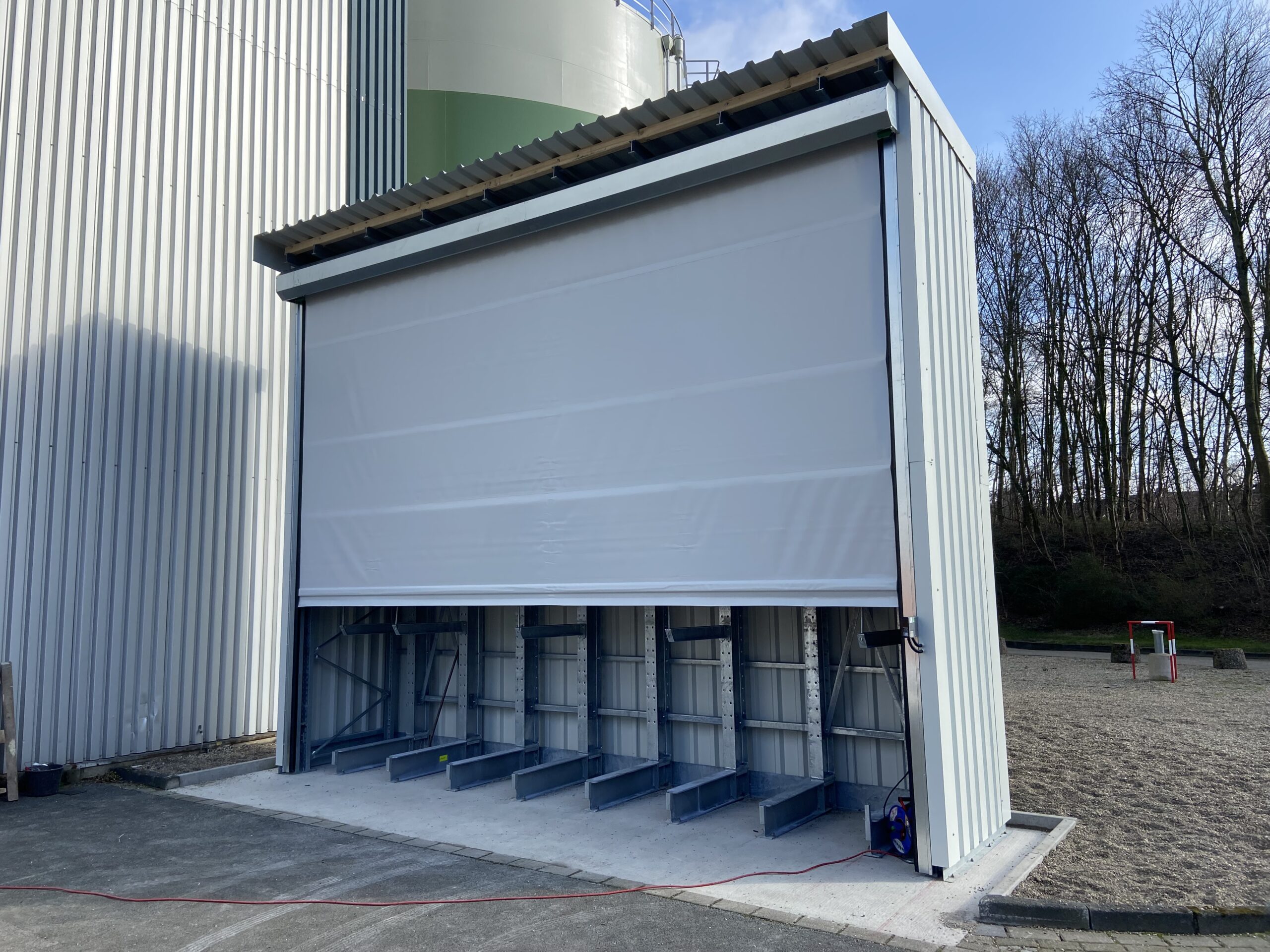

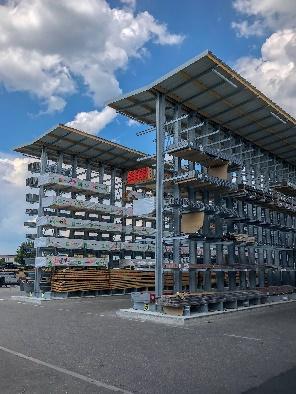

Kragarmregale mit Dach, Rück- und Seitenwände, Vorhang oder Rollo auf der Vorderseite
Grosse Lagertechnik liefert Kragarmregale mit Dächern jeglicher Gestaltung. Hierbei werden die Wind- und Schneelasten wie auch mögliche Erdbebenlasten mitberücksichtigt.
Der Kunde bestimmt die Form des Daches. Grosse liefert und montiert auf Wunsch auch die Dachentwässerung sowie eine Attika.
Will der Kunde das Dach selbst aufbauen, werden die Kragarmständer und die Dacharme hierfür vorbereitet (z.B. Pfettenschuhe für Holzpfetten oder Auflagen für Leimbinder).
Als zusätzlichen Wetterschutz bietet Grosse Lagertechnik
- Rückwände und
- Seitenwandausführungen aus Blech oder Holz, Wetterschutznetze und
- Vorhänge oder Rolladensysteme an der Vorderseite.

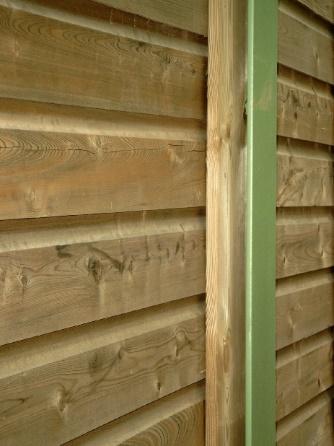

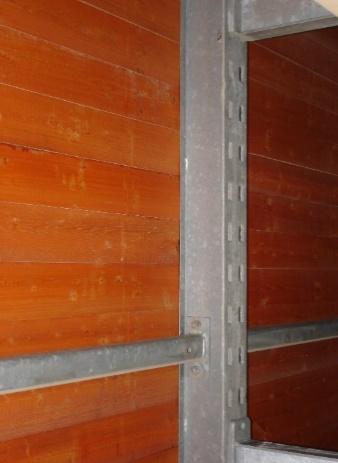

Rückwände mit Spundwänden
können vom Bauherrn selbst ausgefacht werden. Grosse Lagertechnik schweißt hierzu Profile in den Ständer, in die der Bauherr seine Holzpaneelen einpasst.

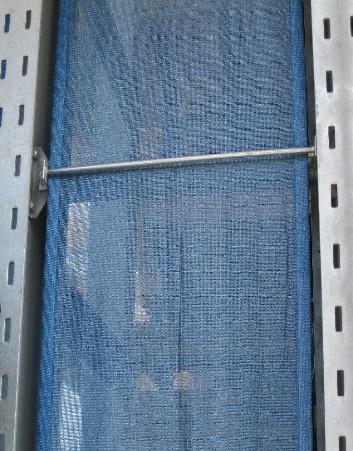

Es können aber auch den Sprühregen abweisende Gewebebahnen aus Kunststoff – wie an Tennisplätzen zum Windschutz verwandt – zwischen die Regalständer gespannt werden.

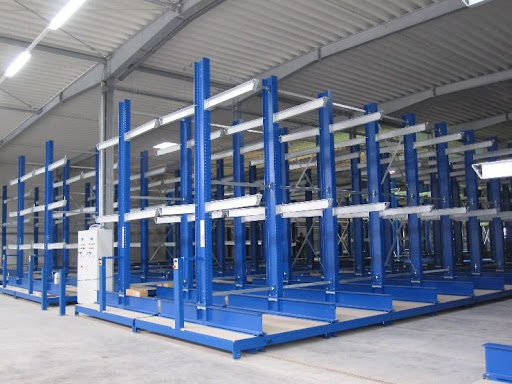

Kragarmregale auf Verfahrwagenuben
Kragarmregale auf Verfahrwagen verdoppeln annähernd die Lagerkapazität. Es ist nur immer eine Fahrgasse für das Ein- und Auslagern geöffnet. Der nicht benötigte Platz für weitere Gassen kommt der Steigerung der Lagerkapazität zugute. Die Verfahrwagen mit den Regalen werden manuell oder per Funksteuerung bewegt. Ausgeklügelte Software-Systeme steuern die Verfahrbewegungen so, dass der per Funk informierte Staplerfahrer stets die sich gerade öffnende Gasse ansteuern kann, in der die benötigte Ware liegt. Dies spart Zeit und erhöht die Produktivität.
Die verfahrbare Anlage läuft auf Schienen, die in den Boden eingebaut sind. Diese Schienen können bei Bau der Lagerfläche aber auch im Nachhinein eingebaut werden.
Die verfahrbare Anlage entspricht allen einschlägigen Normen.

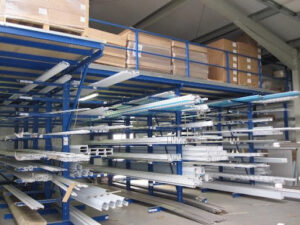

Kragarmregal-Bühnen
Sollen die Kragarmregale nicht zu hoch sein, der Raum über dem Regal jedoch genutzt werden, kann eine Bühne auf die Regale gebaut werden. Diese Bühne kann als Lagerfläche, Arbeitsplatz, Verkaufsfläche, Büro oder auch als Frühstücksraum genutzt werden.
Bei sehr hohen Kragarmregalen kann auch ein Zwischenpodest oder eine Bühne in das Regal eingesetzt werden – etwa als Kommissioniergang. Ob als aufgesetzte Bühne oder als Regal-Zwischenbühne – die Kragarmregale werden als Stützwerk der Bühnenebene eingesetzt. Die Bühne selbst enthält alle notwendigen Elemente wie Geländer, Treppe, Übergabestation. Zu deren Ausformungen siehe beim Produkt „Bühne“.
Zubehör für Kragarmregale
Abrollsicherungen, Arm- und Fußbrücken, Gitterroste, Führungschienen und stets neue, kundenspezifisch entwickelte Vorrichtungen erleichtern eine wirtschaftliche Nutzung der Kragarmregale.

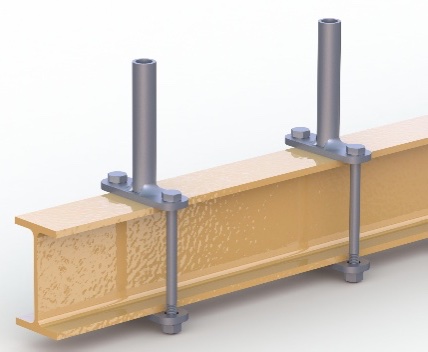

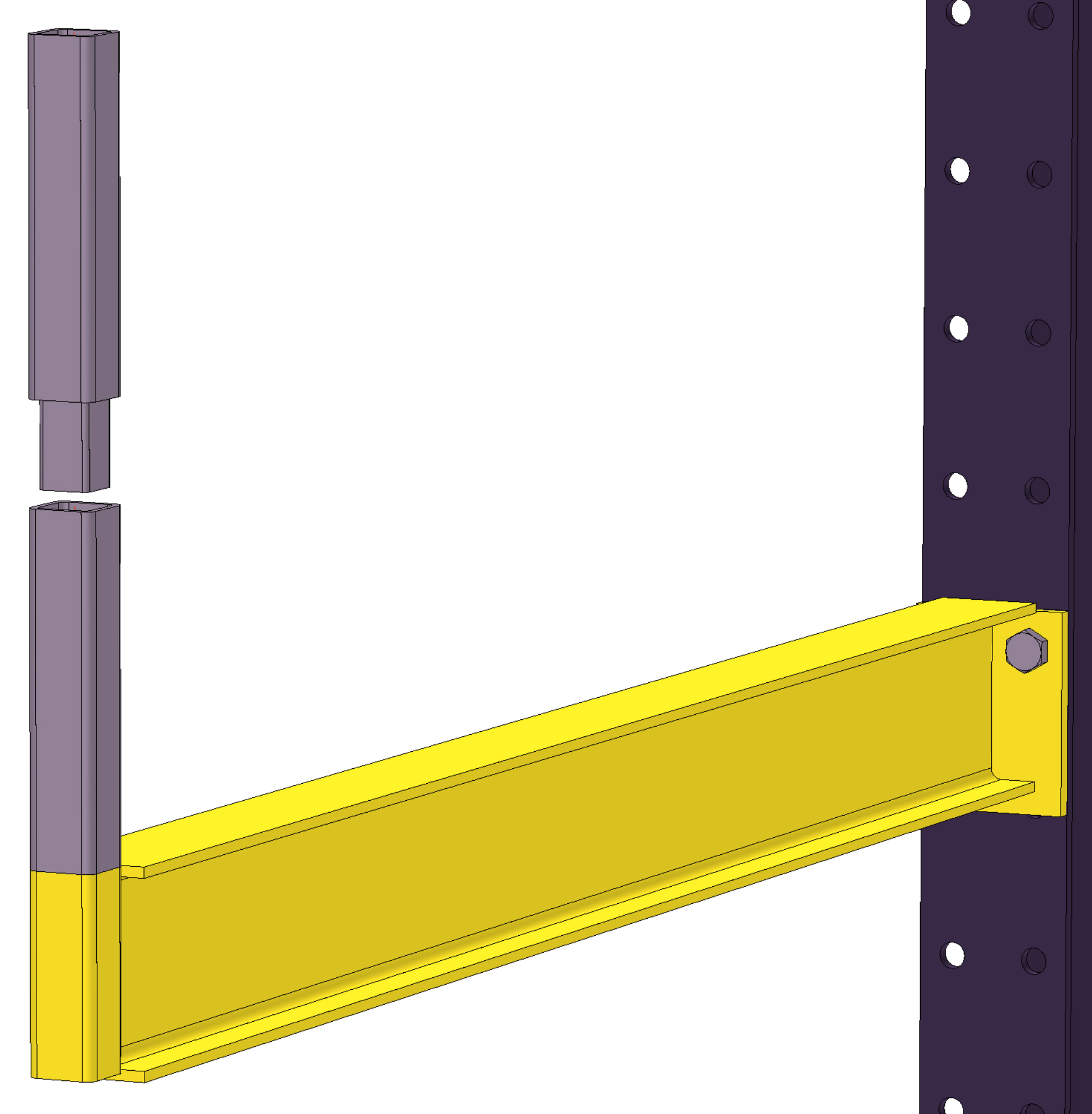

Abrolldorn, teilbarer Abrolldorn, Armteiler

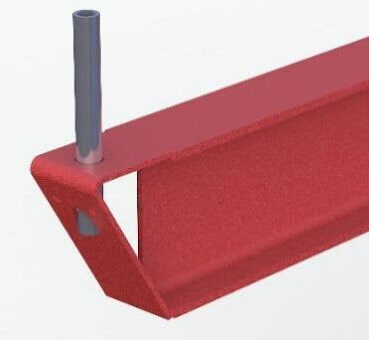

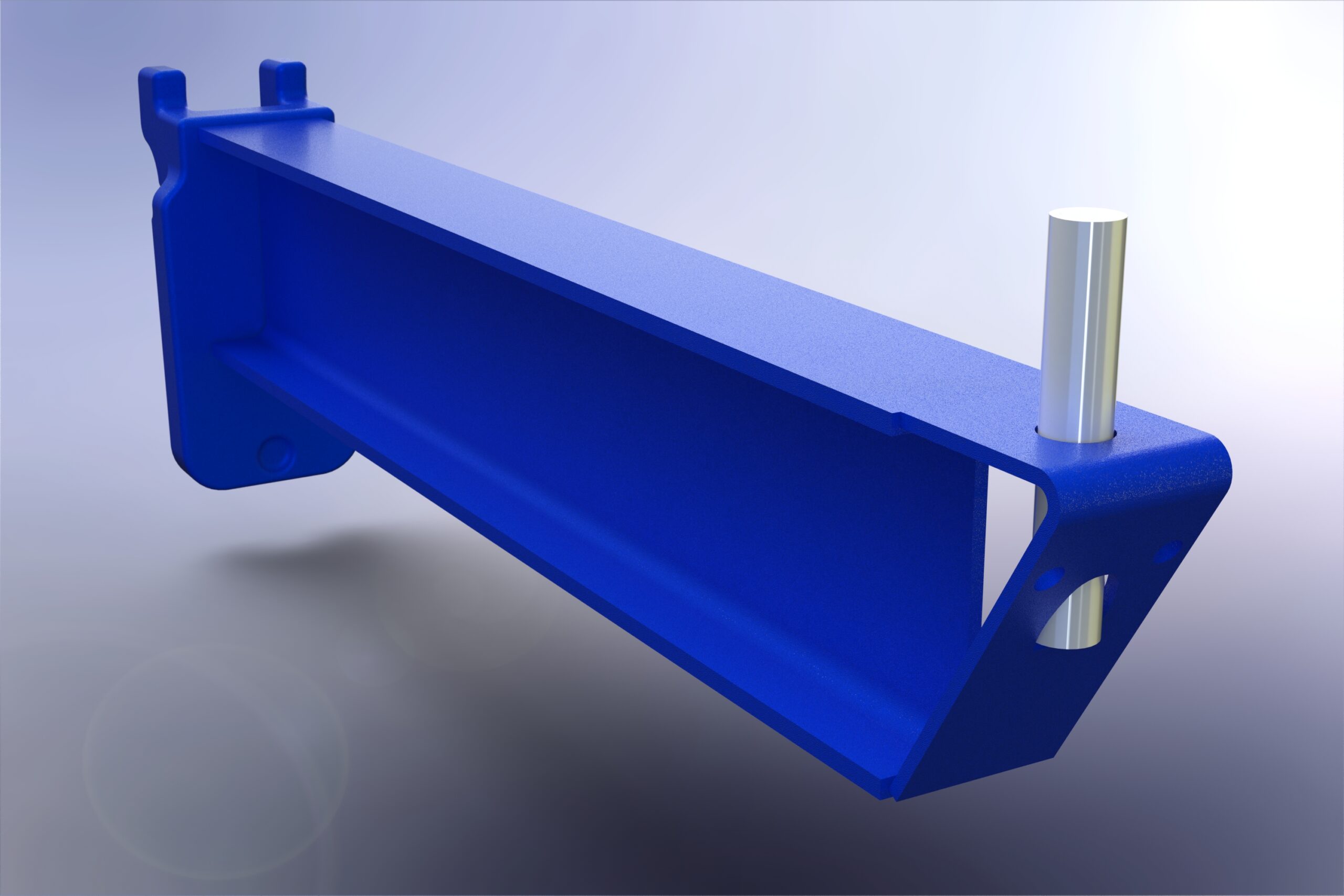

Die Kragarmspitzen sind für den Einsatz von Abrolldornen vorbereitet.

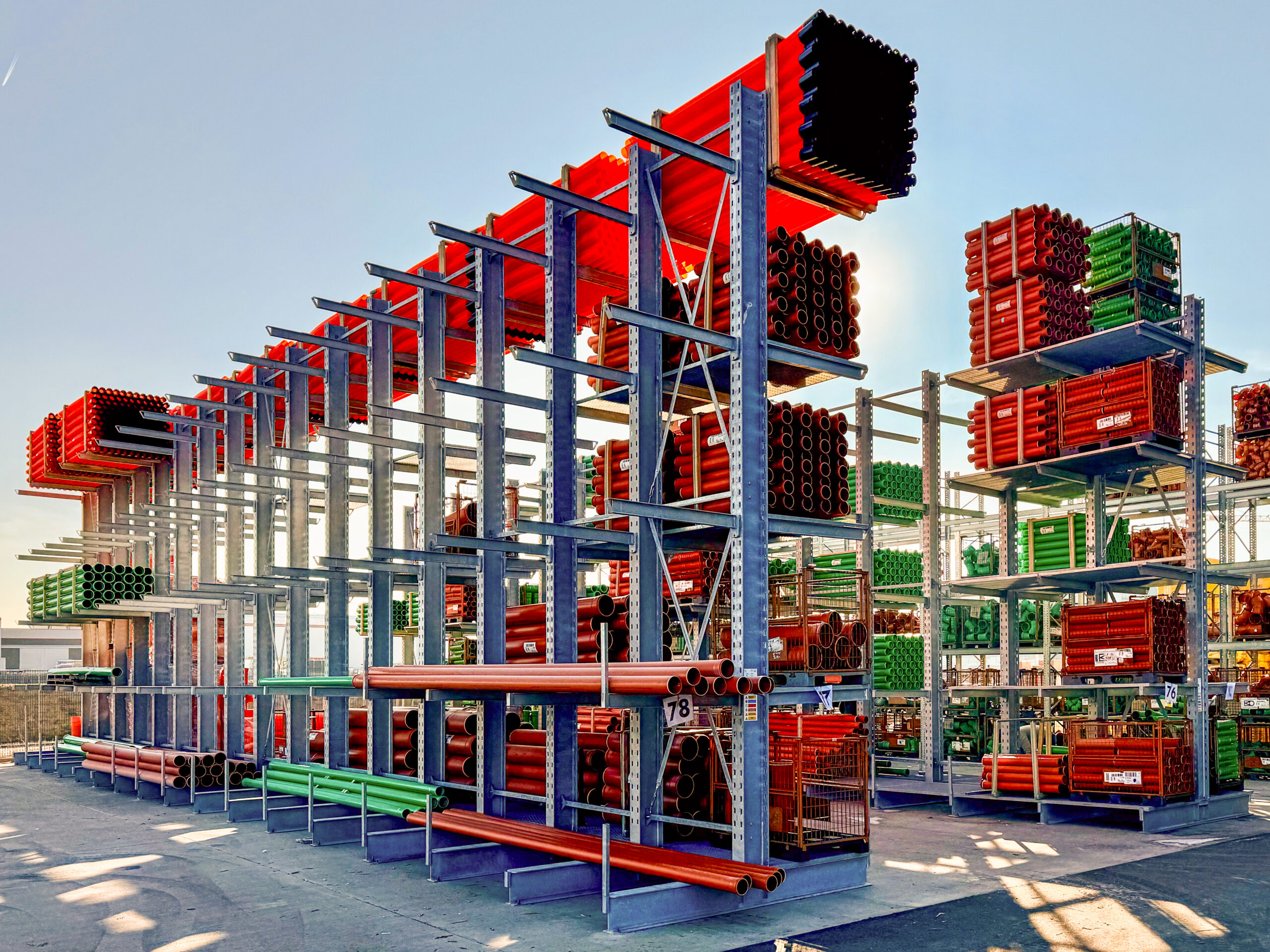

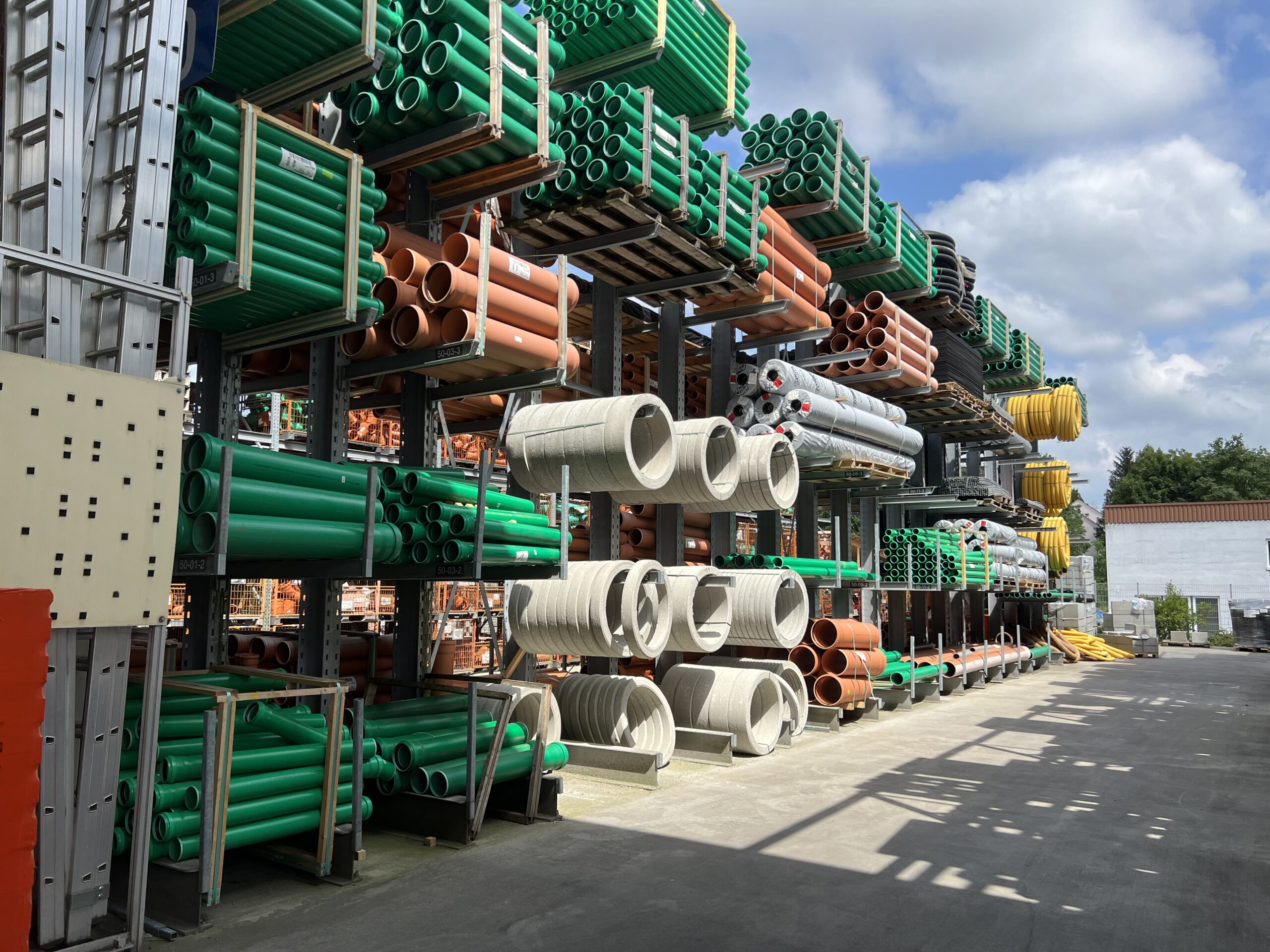

Bei der Lagerung von PE-Rohren empfehlen sich teilbare Abrollsicherungen. Wird die Umreifung der 1 Meter hohen Bündel gelöst, rollen die Rohre vom Kragarm. Dies verhindert die 1 Meter hohe Abrollsicherung. Ist die Lagerware zur Hälfte entnommen, verursacht die hohe Abrollsicherung Mühe beim Entnehmen weiterer Ware. Die teilbare Abrollsicherung kann daher auf die halbe Höhe verkürzt werden, um die Entnahme zu erleichtern.
Arm- Fußbrücken
Sollen Güter oder Paletten mit Maßen auf der Kragarmebene gelagert werden, die kleiner als der Abstand der Kragarme sind, werden Armbrücken eingesetzt. Aber auch bei ausreichender Breite können mittels Armbrücken wesentlich mehr Güter auf der Kragarmebene gelagert werden.
Hierzu gibt es drei Lösungen:

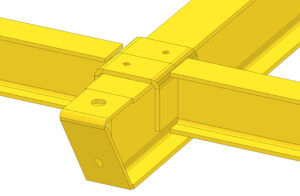

Auflegbare Armbrücken:
Diese werden lediglich auf die Kragarme aufge legt. An beiden Enden kann mittels einer Schraube verhindert werden, dass sich die Arm brücken beim Ein- und Auslagern verschieben. Diese Armbrücken können jederzeit nachträglich eingesetzt werden.

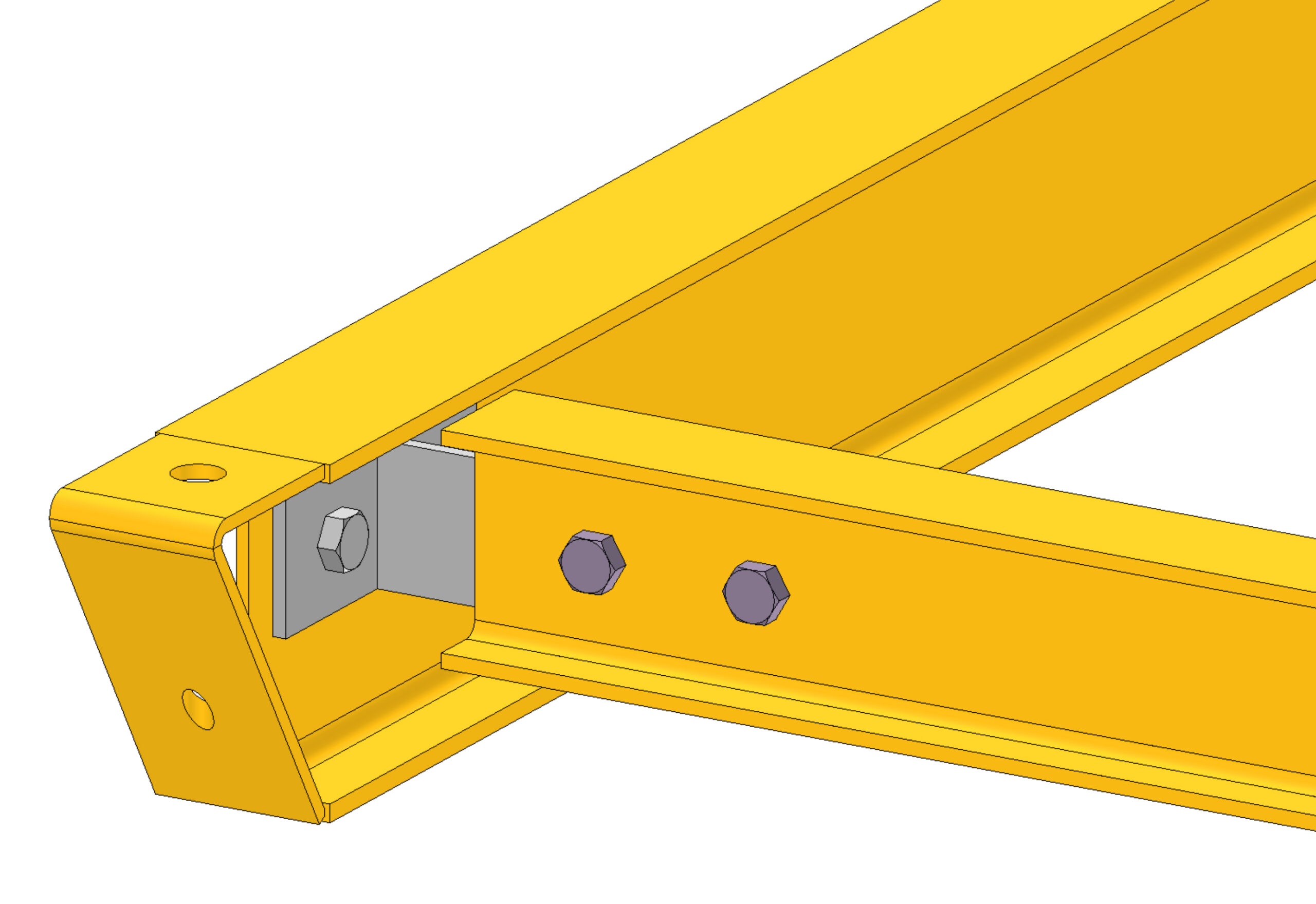

Eingewechselte Kragarme:
Diese Armbrücken werden mit den Kragarmen verschraubt. Diese Art der Armbrücken muss bereits bei der Bestellung bestimmt werden.
Eingewechselte Armbrücken bilden mit den Kragarmen eine Ebene; es stehen keine Auflageelemente über der Kragarmebene hervor.

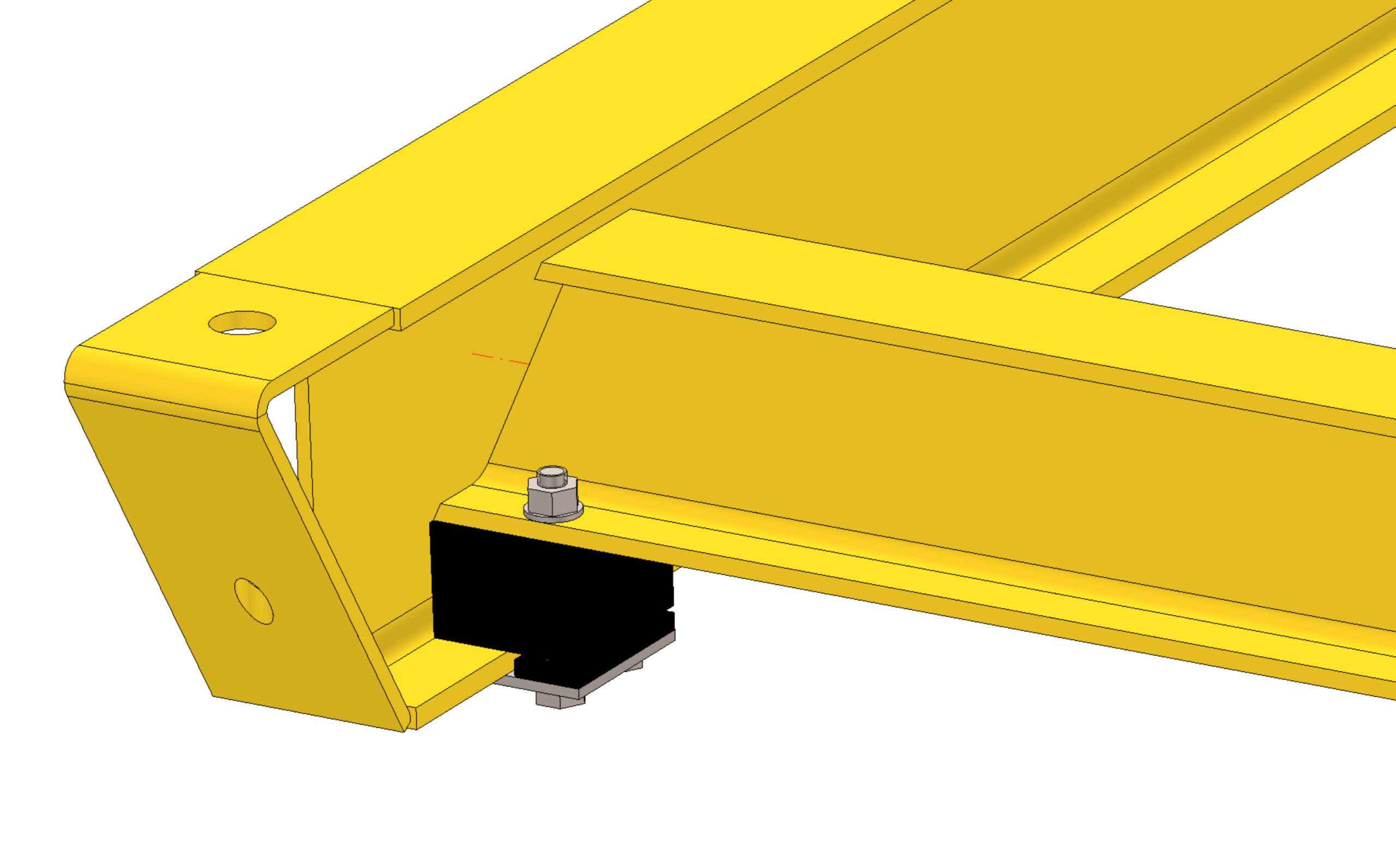

Klemmbrücken:
Klemmbrücken können ebenfalls jederzeit nachgerüstet werden. Klemmbrücken bilden ebenfalls mit den Kragarmen ohne überstehende Bügel eine Ebene.
Fußbrücken:
Fußbrücken werden wie auflegbare und eingewechselte Armbrücken ausgestaltet.

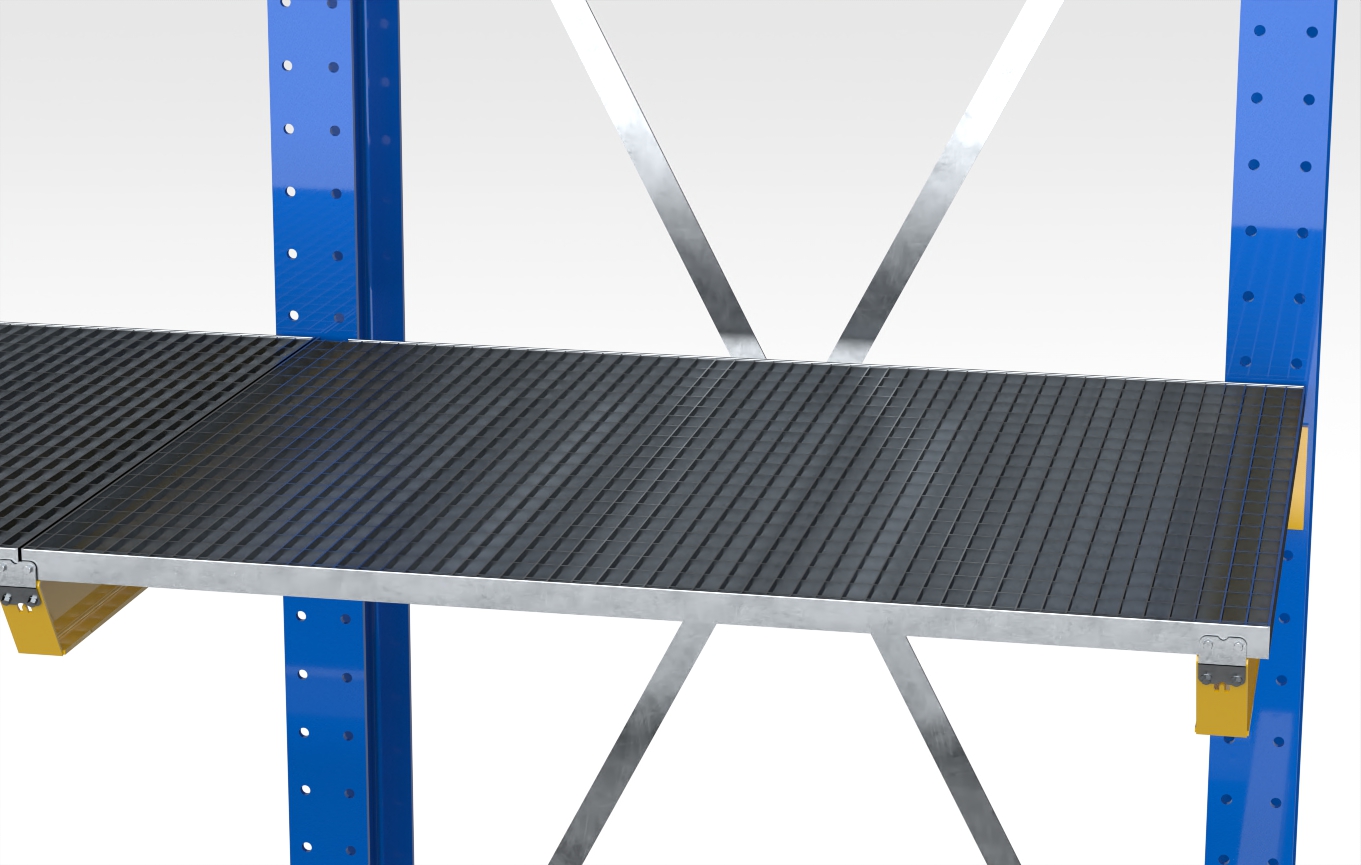

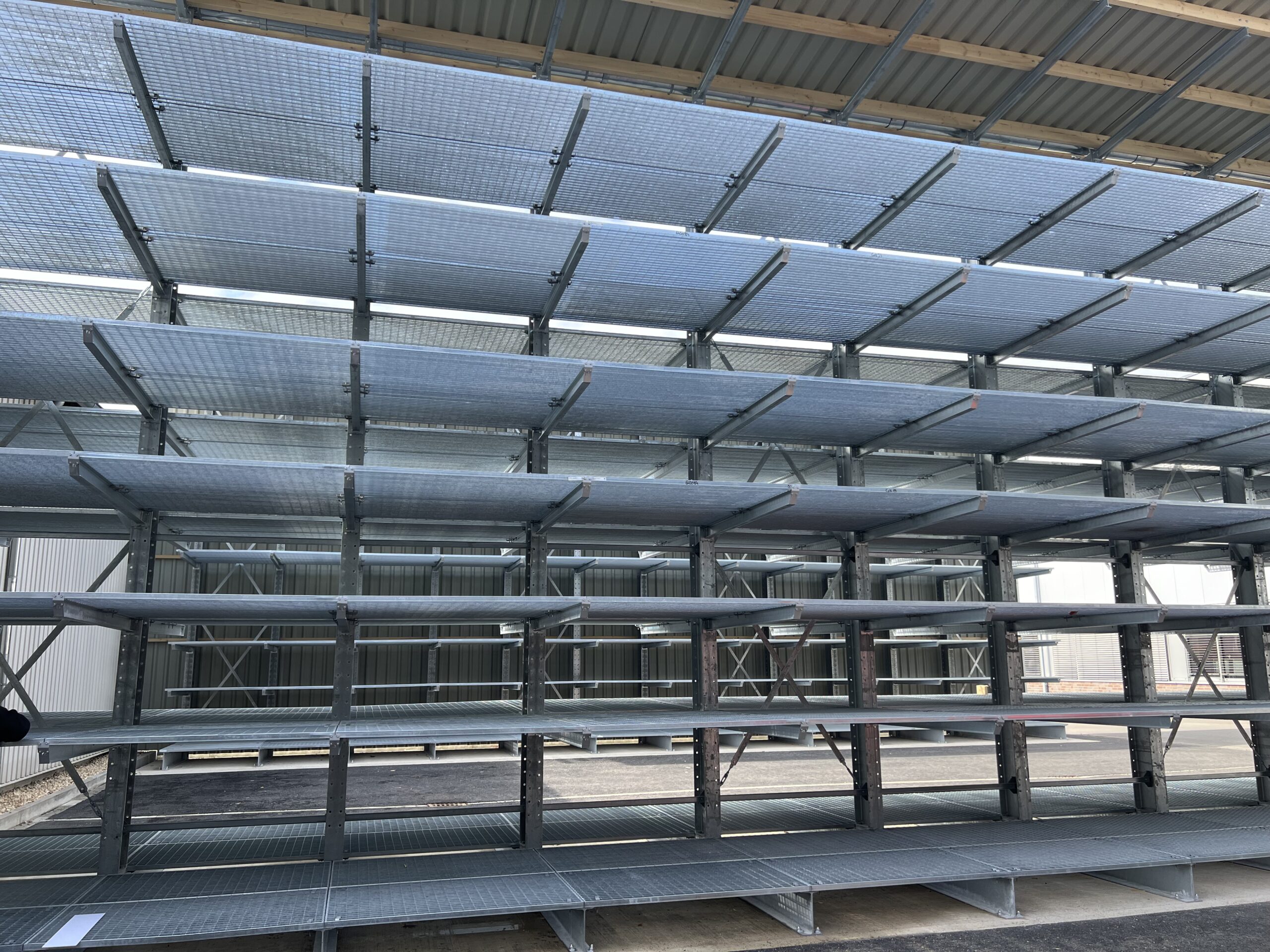

Gitterrostauflagen
Für die Lagerung kleiner Teile aber auch für Europaletten bieten Kragarmflächen mit Gitterrosten eine ideale durchgehende Lagerfläche. Die Gitterroste können auch nachträglich aufgelegt werden. Wir rechnen die notwendige Stärke und die Maße für den Einzelfall aus. Für die einfache und sichere Befestigung der Gitterroste sind die Kragarmspitzen bereits vorbereitet.

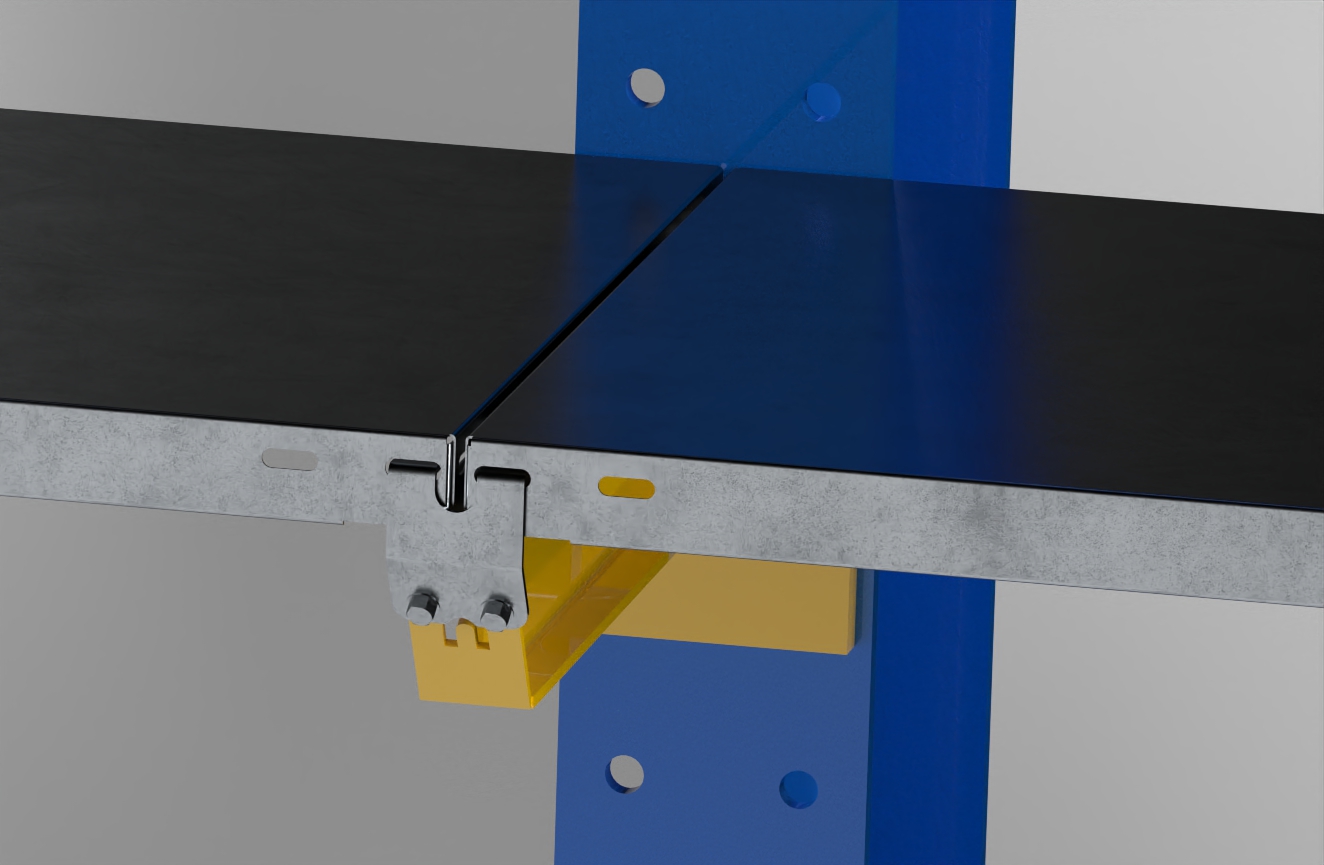

Gleiches gilt für Fachböden.

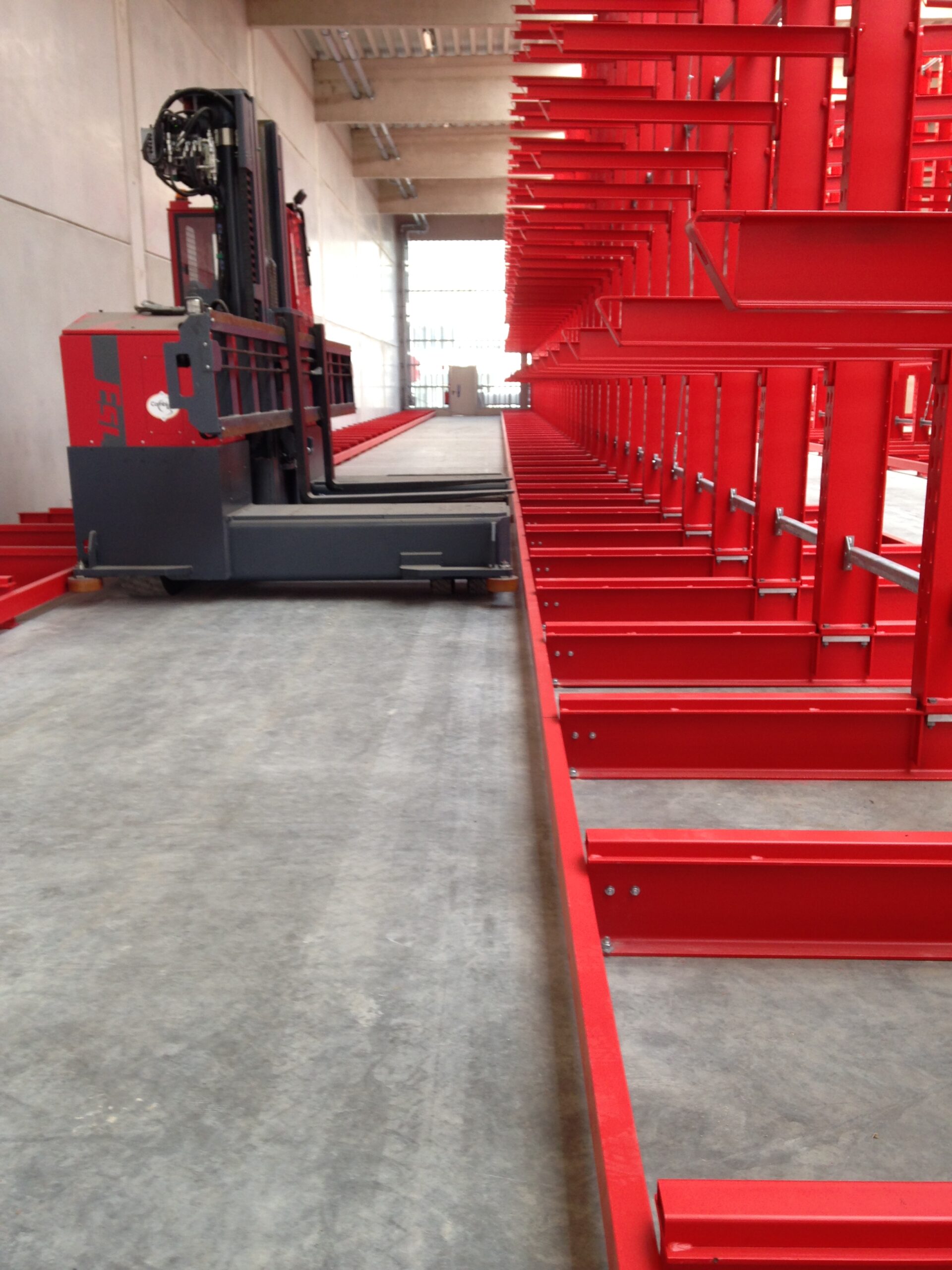

Führungsschienen, Einfahrtrichter

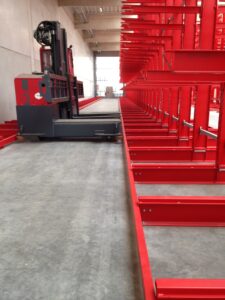

Bei platzsparenden, engen Gassen zwischen den Regalreihen ist häufig eine Führung der Stapler erforderlich. Um in diese durch die Führungsschienen geschaffenen Gassen problemlos einfahren zu können, werden an deren Enden Einfahrtrichter angebracht. Die Befestigung der Führungsschienen und der Einfahrtrichter an den Ständerfüßen oder mittels Dübel im Boden wird im Einzelfall mit dem Kunden festgelegt.
Sprinkleranlagen
Sprinkleranlagen werden problemlos in die Ständer durch entsprechende Aussparungen im Ständer integriert.
Der Einsatz von Kragarmregalen ist vielfältig oder fast grenzenlos

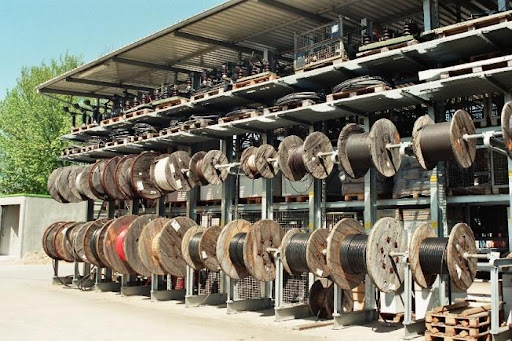

Kragarmregal für Kabeltrommel

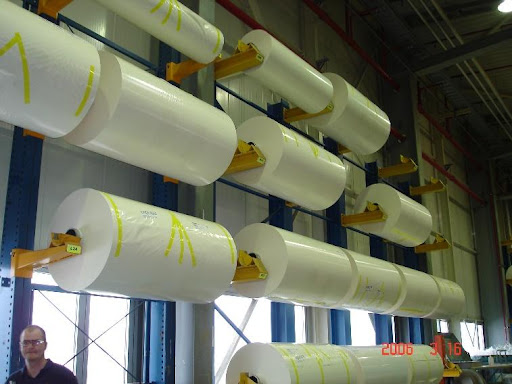

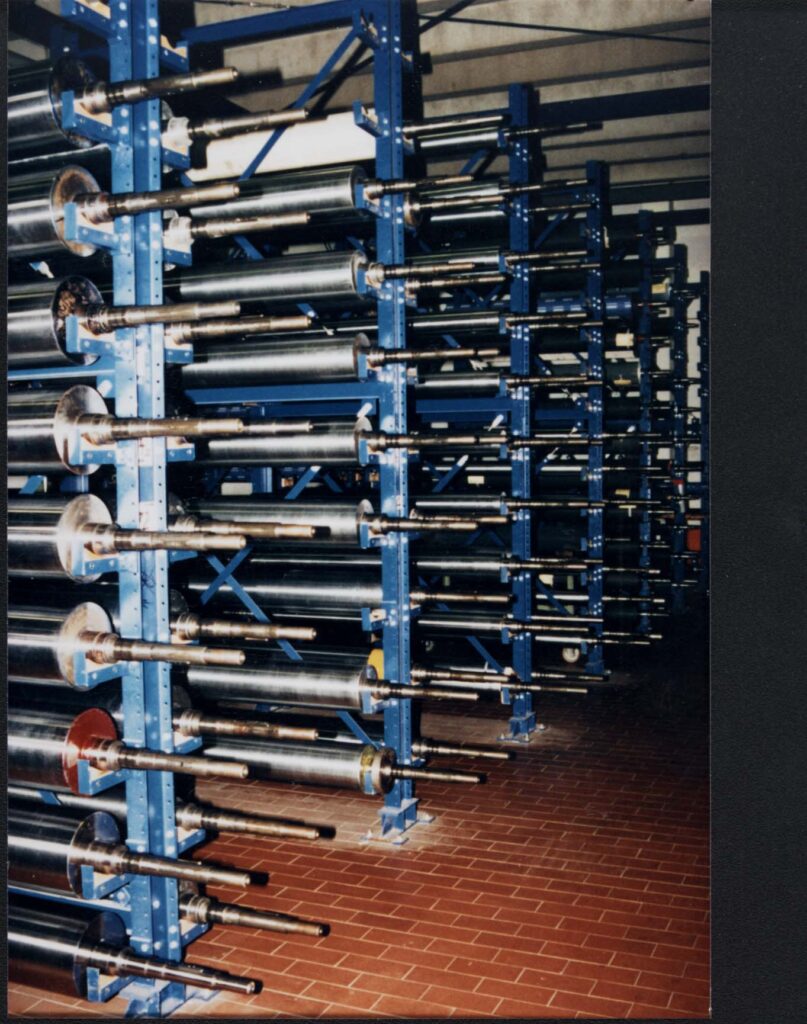

für Druckwalzen

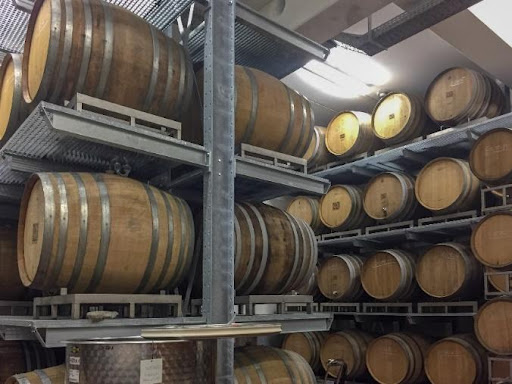

Kragarmregal für Weinfässer
für sehr schwere Rollen

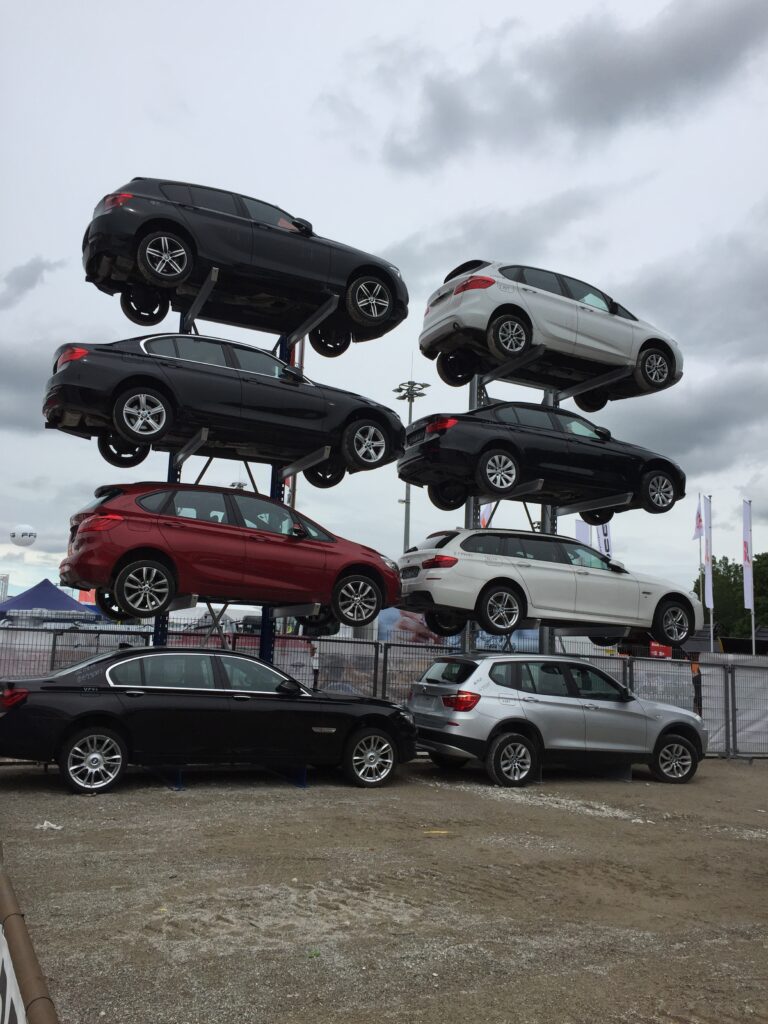

Kragarmregal für Autos
Kragarmregal für leichte Lasten
Tragen Kragarmregale selbst schwerste Lasten, dann stehen leichten Lasten nichts im Wege.
Für leichte Lasten und insbesondere für Kragarmregale, die von Hand bedient werden, gibt es eigene Produktlinien.

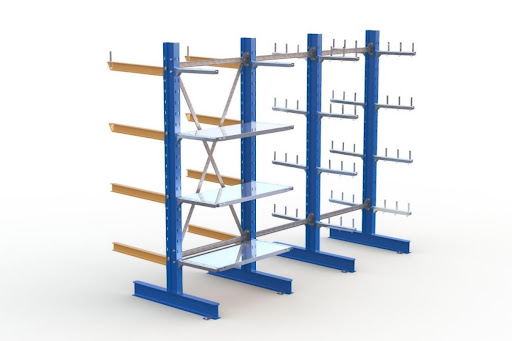

K2000
mit den angenehmen Eigenschaften
- günstige Preise
- schnelle Lieferzeiten
- leichte Montage
- vielseitig einsetzbar
Hierfür werden die Ständerprofile: IPE 120, IPE 140, IPE 160 eingesetzt.
Ständerhöhen sind: 2000, 2500, 3000, 3500 mm.
Ständer und Fuß sind verschweißt. Dies bedeutet einen schnellen Aufbau durch den Kunden selbst.
Allein die Verbinder zwischen den Ständern sind zu verschrauben.
Die Ständerfüße haben ab dem Profil IPE 140 standardmäßig einen Reifenschutz. Die Ständerfüße müssen nur noch verdübelt werden.

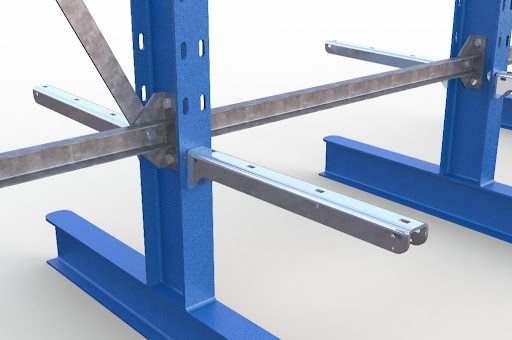

Die Kragarme sind einhängbar und können im Höhenraster von 100 mm jederzeit ohne Werkzeuge umgehängt werden.
Ein Lochbild im gekanteten Kragarme dient dem Einsatz von
- Abrollsicherungen an der Armspitze und von
- Armteilern sowie der Befestigung von

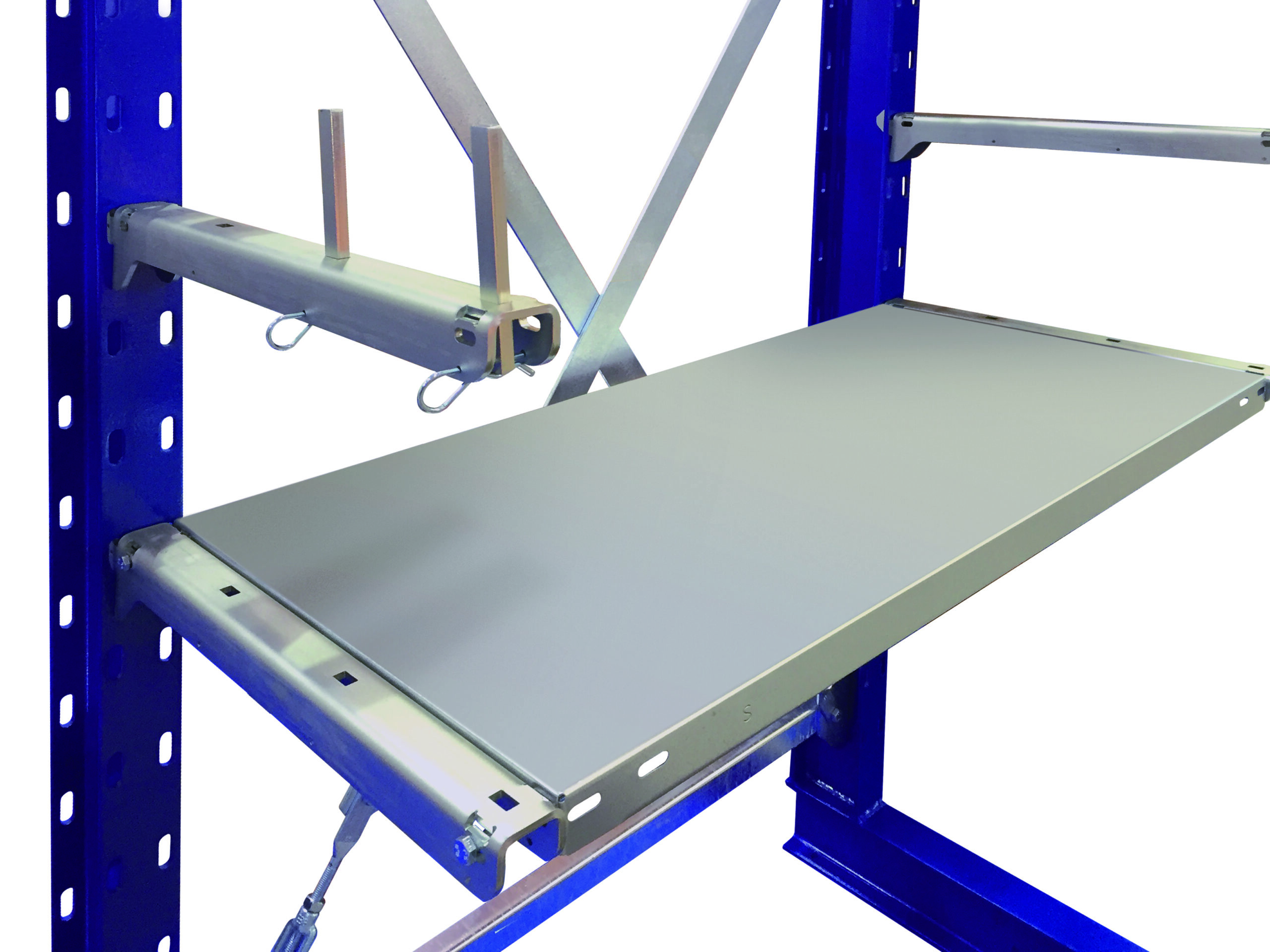

- Fachböden (bei Ständerabständen von 795, 1045, 1345 mm möglich).
Kragarme mit dem Profil IPE 80 sind feuerverzinkt oder pulverbeschichtet. Die gekanteten Kragarme können auch galvanisiert geliefert werden.
Bei den Kragarmprofilen IPE 80 können ebenfalls Abrollsicherungen, Armteiler und Fachböden – auch nachträglich – eingesetzt werden.

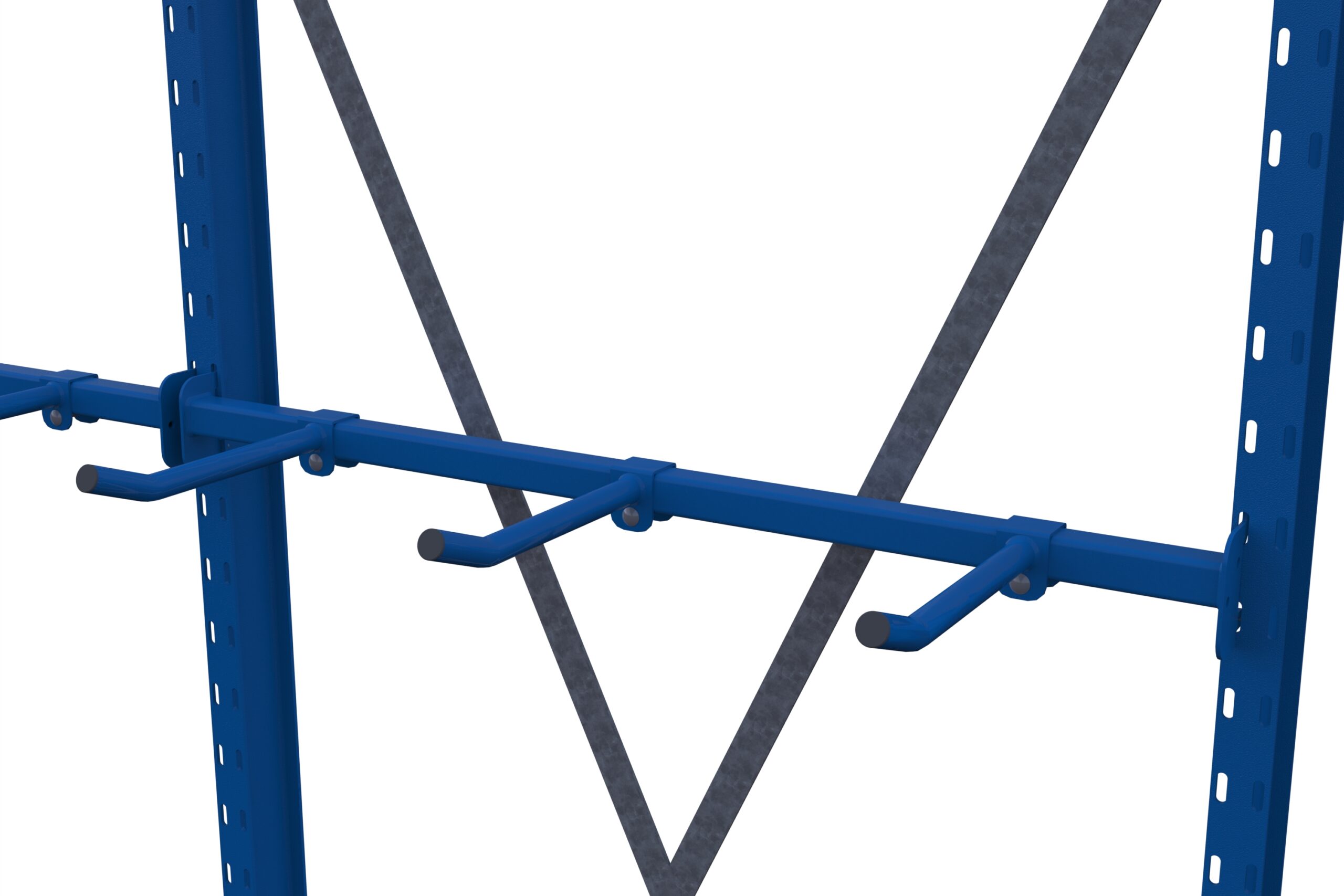

Verbindungselemente zwischen den Kragarmständern ermöglichen zudem mittels Rohrkragarmen die Aufhängung von Waren.
Das Regal ist jederzeit beliebig erweiterbar.

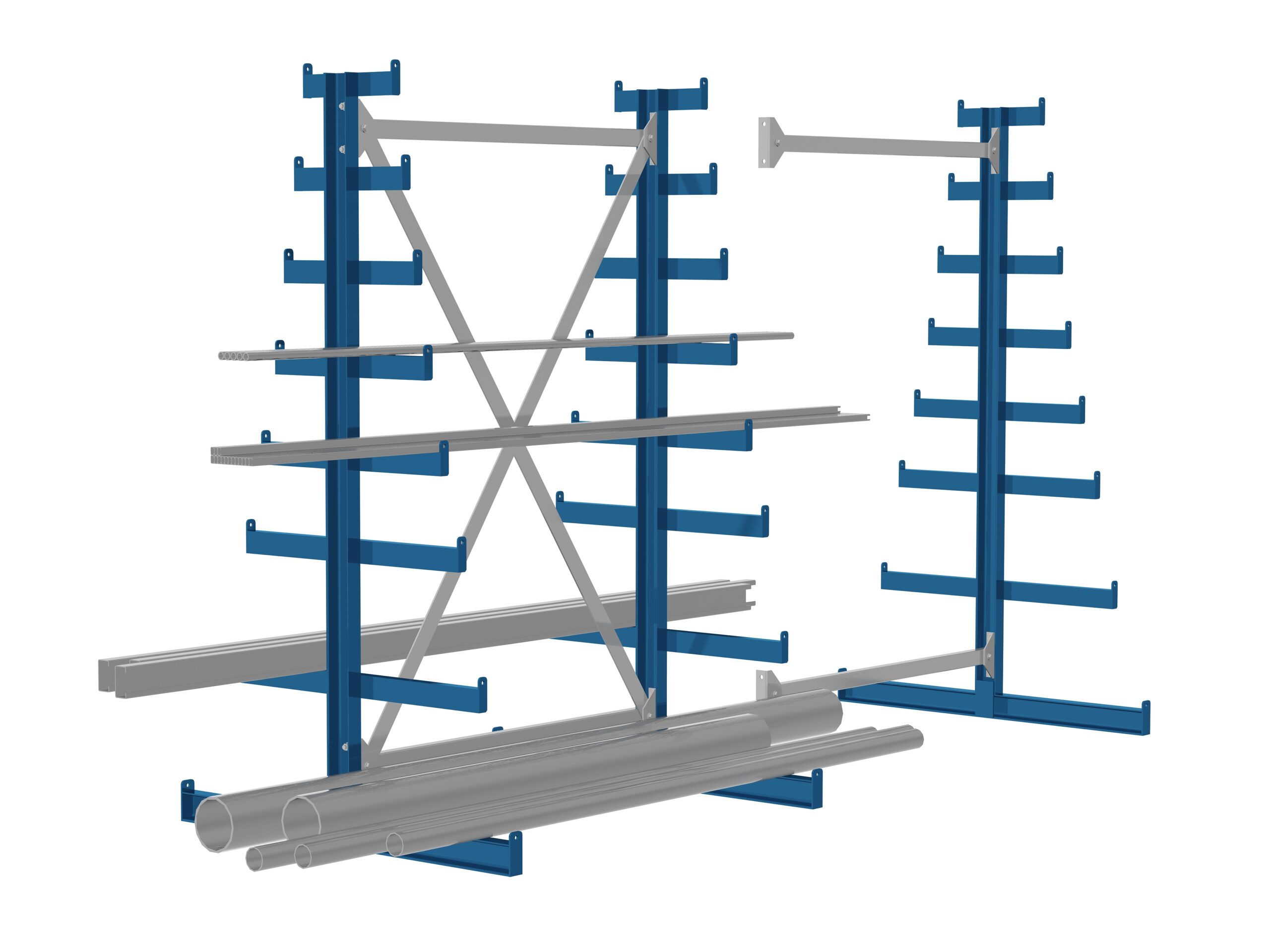

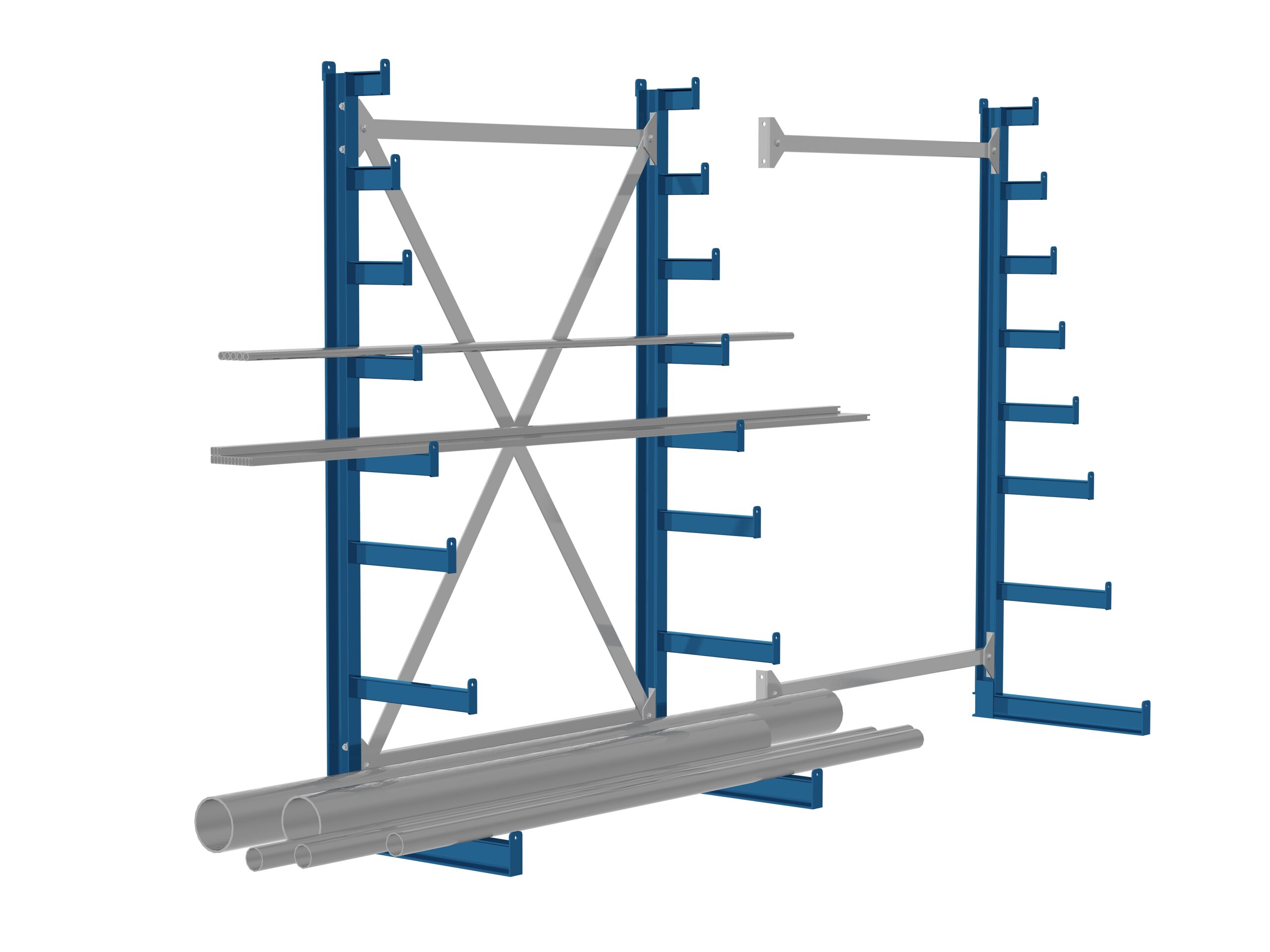

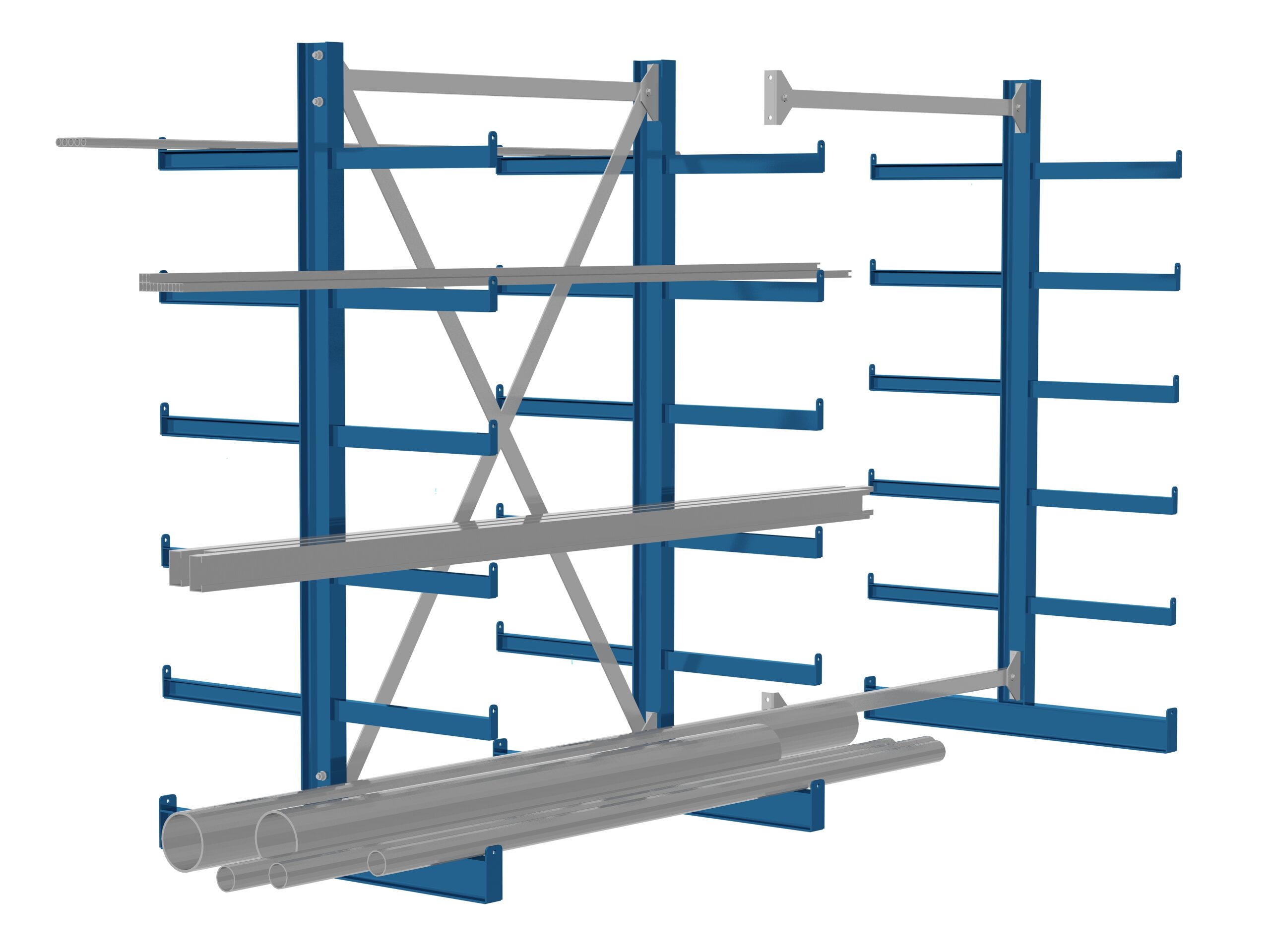

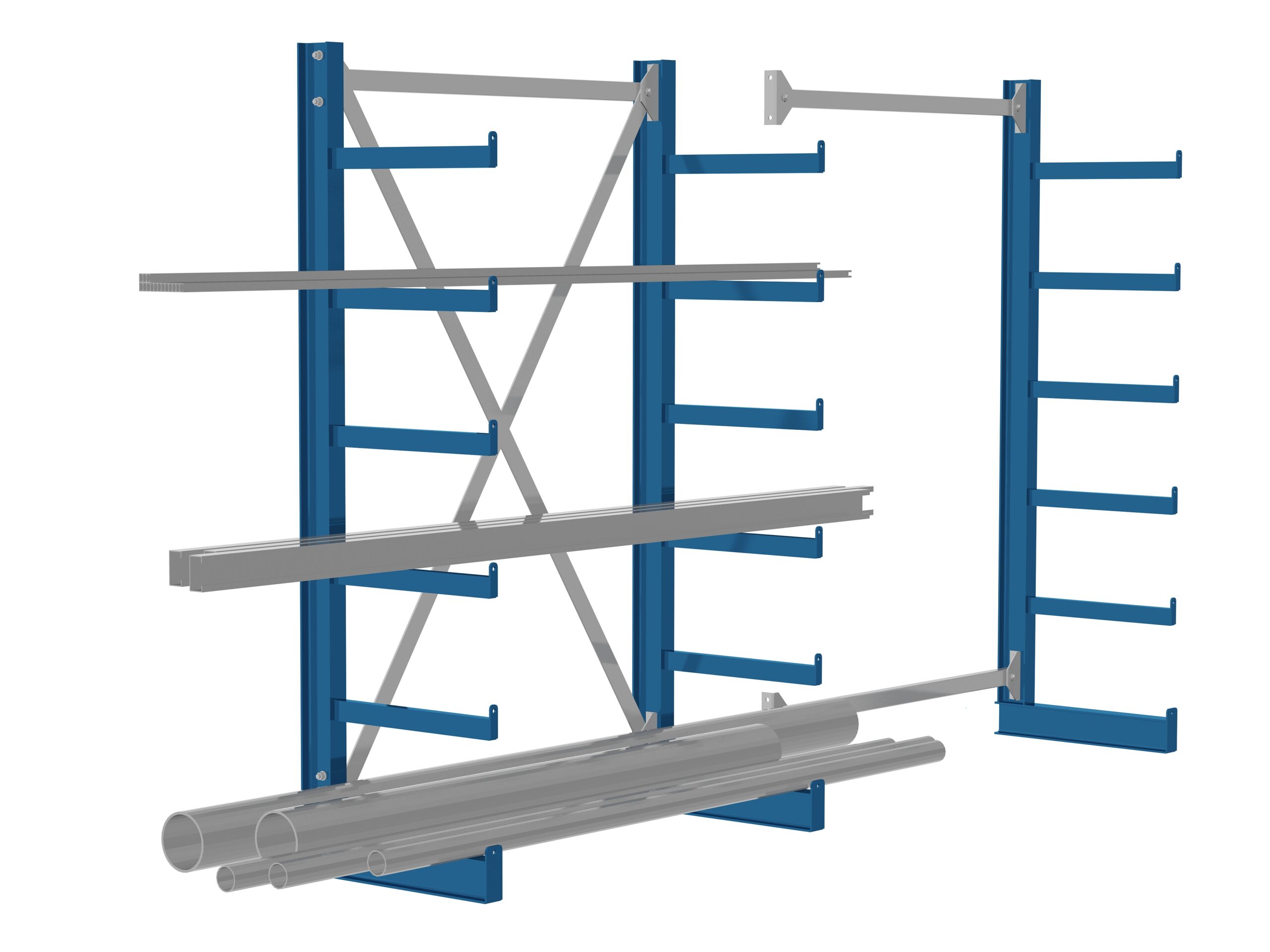

K1000
Regalständer und Kragarme sind fest verschweißt. Dies ermöglicht eine problemlose Aufstellung durch den Kunden selbst.
Die Regale sind 2000 mm hoch und haben eine Lagertiefe von 500 mm (K1000 +1 und +2) sowie abgestufte Lagertiefen (K1000 +3 und +4 mit den Tiefen ).
Das Achsmaß beträgt 1.250 mm (Maß von Mitte bis Mitte Kragarmständer). Bei der Berechnung der Gesamtlänge sind zum Achsmaß 55 mm hinzuzurechnen. Die Gesamttiefe des einseitigen Regals ist 620 mm und des doppelseitigen Regals 1.100 mm.
Die Armlast ist bei gleichmäßiger Lastverteilung auf 200 kg begrenzt. Arme und Füße sind mit einer Abrollsicherung ausgestattet. Zu jedem Ständer werden als Fußverankerungen 2 Dübel mitgeliefert. Die Oberfläche ist gepulvert (RAL 5010 – enzianblau) oder feuerverzinkt.
Kundenspezifische Sonderwünsche wie Ständerabstand, oder die Farbe der Oberfläche können wie stets berücksichtigt werden.
Selbst im Standard fast grenzenlose Möglichkeiten:
Im Lieferumfang enthalten: Schrauben, Spannschlösser, Unterfütterungsmaterial, Anlagenschilder, Verankerung für Beton, Aufbau- und Betriebsanleitung.
